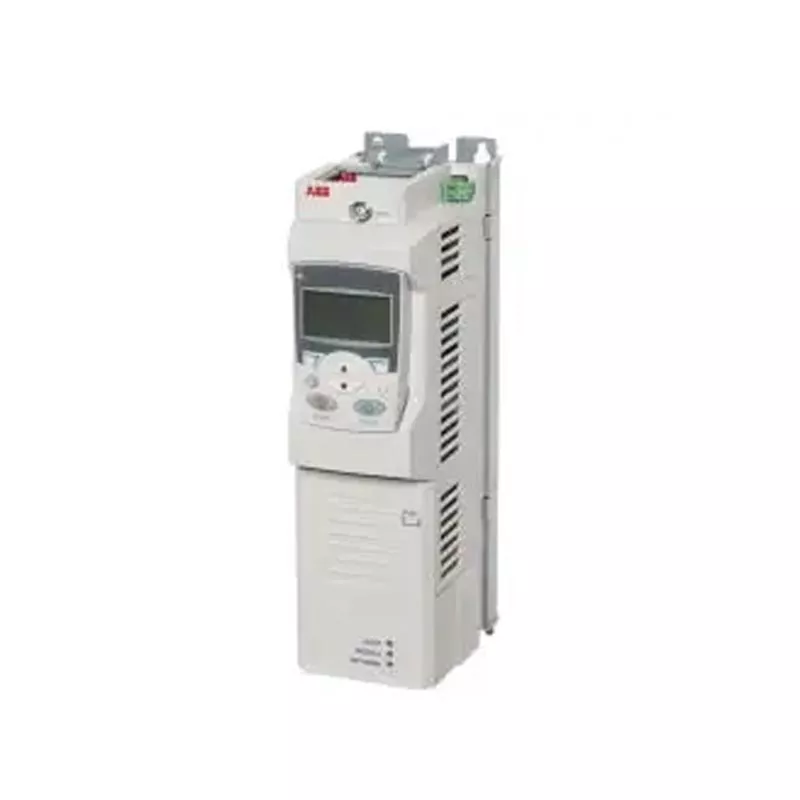

ABB ACS850

중국에 본사를 둔 자동화 공급업체인 Yueyang Tongtu는 정품 ABB ACS850 드라이브를 공급합니다. 레거시 장비를 개조하고 대형 독립형 기계를 제어하도록 설계된 ACS850은 고급 ACS800 시리즈의 실질적인 후속 제품으로 ABB의 독점적인 직접 토크 제어(DTC) 기술을 갖추고 있습니다. 우리는 모델 선택 및 사전 매개변수화를 포함한 포괄적인 기술 서비스를 제공합니다. 문의사항이 있으시면 언제든지 연락주시기 바랍니다.

문의 보내기

제품 설명

ABB ACS850은 산업용 애플리케이션용으로 설계된 단일 드라이브 가변 주파수 드라이브(VFD)입니다. 고급형 ACS800 시리즈에 대한 실용적인 차세대 대안으로 자리매김한 이 제품은 제한된 설치 공간 및 불충분한 논리 처리 기능과 같은 레거시 시스템 개조의 일반적인 문제를 해결합니다.

ABB ACS850

핵심 하드웨어 및 구조 설계

1. 컴팩트한 "북 스타일" 모듈형 디자인

기존 캐비닛 스타일 드라이브에 비해 ACS850은 설치 공간이 더 작고 병렬 레일 장착을 지원하여 전기 캐비닛 내부의 귀중한 공간을 절약합니다.

2. 견고한 하우징

이 장치는 내구성이 뛰어나고 먼지에 강한 ABB의 시그니처 검정색 케이스를 갖추고 있어 먼지가 많은 공장 환경에 적합합니다.

3. 사용자 친화적인 운영

물리적 버튼과 대형 LCD 화면이 있는 전면 제어판을 갖춘 이 드라이브는 직관적인 매개변수 모니터링과 원활하고 간단한 작동 프로세스를 제공합니다.

4. 신속한 배선

단자 덮개는 안전하게 설계되었습니다. 일단 열면 체계적인 내부 배선 레이아웃이 나타나 전기 기술자가 배선을 신속하게 완료하고 현장 시운전을 단순화할 수 있습니다.

핵심제어 기술 및 성능

1. ABB ACS850은 ABB의 독점적인 직접 토크 제어(DTC) 기술을 활용하여 빠른 동적 모터 응답과 고정밀 속도 및 토크 제어를 제공하여 외부 인코더 없이도 탁월한 성능을 달성합니다.

2. 견고한 독립형 제어를 위해 설계되었으며 혼합, 운반 및 압출과 같은 응용 분야에서 변동하는 하중을 효과적으로 처리합니다.

3. 복잡한 현장 로직을 처리할 수 있는 기능 블록 프로그래밍 기능이 내장되어 있습니다. 외부 PLC와 독립적으로 특정 장비 로직 작업을 관리할 수 있으므로 레거시 시스템 개조 프로젝트에 이상적입니다.

ACS800 ~ ACS850 교체 참조표

비교항목	ACS800	ACS850	현장 작업 노트
제품 포지셔닝	하이엔드 시리즈, 이전 세대의 플래그십	ACS800의 실질적인 후속 제품	ACS850은 하이엔드 업그레이드 플랫폼이 아닌 ACS800의 직접 대체 경로로 포지셔닝 -1
제어 기술	직접 토크 제어(DTC)	직접 토크 제어(DTC)	둘 다 동일한 핵심 DTC 기술을 공유합니다. 모터 성능은 비슷함 -3
제어 장치	RDCU 제어 장치	JCU 제어 장치	상호 교환할 수 없습니다. 제어 장치가 다릅니다
제어판	CDP312R(표준 구성에 포함)	ACS-CP-U(옵션, 표준 아님)	제어판을 별도로 주문하거나 호환되는 패널을 사용해야 합니다. 인터페이스는 ACS800과 다릅니다.
들어오는 원자로	모든 프레임 크기(R2~R8)에 표준 내장	프레임 크기 C–G2용 내장; A–B에는 외부 옵션이 필요합니다.	더 작은 프레임 크기에 외부 반응기가 필요한지 확인하십시오.
브레이크 초퍼	R2, R3의 표준; R4–R8의 경우 선택 사항	프레임 크기 A~D의 표준; E0–G2의 경우 선택 사항	프레임 크기에 따른 브레이크 초퍼 가용성 확인 -1
EMC 필터	지역 사양은 다양함	표준에는 포함되지 않습니다. 선택 과목	필요한 경우 EMC 필터 옵션을 명시적으로 주문해야 합니다.
보호등급	R2–R6: IP21; R7~R8: IP00	IP20(표준)	IP 등급은 다릅니다. 캐비닛 환경을 재평가해야 합니다.
케이블 입구/출구	바텀인(bottom-in), 바텀아웃(bottom-out)(R2–R6); 탑인, 사이드아웃(R7–R8)	탑인, 바텀아웃(모든 프레임 크기)	배선 경로 재계획 필요 - 진입/출구 방향 다름 -1
터미널 정의	RDCU 플랫폼에만 해당	새로운 터미널 할당	하나씩 확인하고 다시 연결해야 합니다. 원래 배선을 직접 재사용할 수 없습니다.
매개변수 구조	매개변수 그룹(기존 구조)	새로운 매개변수 아키텍처	매개변수를 직접 복사할 수 없습니다. 모터 명판 및 프로세스 데이터를 기반으로 재구성해야 함
내장 로직	마스터-슬레이브를 위해 외부 PLC 또는 RDCO 필요	내장된 펑션 블록 프로그래밍	일부 논리 작업을 드라이브로 마이그레이션하여 잠재적으로 외부 PLC를 절약할 수 있습니다.
마스터-슬레이브	RDCO 옵션 + 광섬유 필요	외부 배선 전용; 내장 지원	마스터-슬레이브 설치를 대폭 단순화 -1
STO(세이프 토크 오프)	선택 과목	표준 기능	기본적으로 포함된 안전 기능; 기존 안전 회로에 조정이 필요한지 확인 -1
전력 범위	최대 560kW, R8 이하	ACS800 500V 이하, ≤560kW에 해당	직접 모델 번호와 일치하는 것이 아니라 정격 전류를 기준으로 선택합니다. -1

중요 사항:

"플러그 앤 플레이" 아님: ACS850은 ACS800의 실질적인 후속 제품이지만 직접적인 드롭인 대체품은 아닙니다. 물리적 치수, 터미널 할당 및 매개변수 구조가 모두 다릅니다.

모델 매칭 방법: 모델 번호가 아닌 정격 전류를 주요 매칭 기준으로 사용합니다.

매개변수 마이그레이션: ACS850은 매개변수 백업 모드를 지원하므로 매개변수 세트를 제어판에 업로드하고 호환 드라이브에 다운로드할 수 있습니다.

정기 유지 관리 팁

ABB ACS850은 일반적으로 전기 캐비닛 내부에 설치됩니다. 다음과 같은 기본 유지 관리를 수행하면 장치의 서비스 수명을 효과적으로 연장할 수 있습니다.

1. 캐비닛 내부에 통풍 경로를 확보하고 정기적으로 드라이브 통풍구의 먼지를 청소하여 공기 흐름 방해로 인한 과열 경보를 방지하십시오.

2. 고전류 입력 및 출력 단자를 주기적으로 조여 연결이 느슨하거나 산화되어 과열 오류가 발생하지 않도록 하십시오.

3. 팬 소음이 비정상적으로 증가하면 일반적으로 베어링 마모를 나타냅니다. 팬 어셈블리를 교체하기만 하면 됩니다. 장치 설계로 인해 현장 유지 관리 중에 팬을 쉽게 제거하고 설치할 수 있습니다.

4. 장치가 먼지와 습기로부터 보호되는지 확인하십시오. 보관 및 작동 환경에는 응결 및 부식성 가스가 없어야 합니다.

5. 잠재적인 고장을 예측하는 데 도움이 되도록 작동 전류, 온도 등 주요 데이터를 정기적으로 기록하는 것이 좋습니다.

웨양 통투(Yueyang Tongtu) 소개

Yueyang Tongtu는 자동화 예비 부품 공급을 전문으로 하며 다음과 같은 기술 지원을 제공합니다.

- 드라이브 제품 선택 및 매칭에 대한 전문 지식: 모델 세부 정보를 받은 후 고객의 특정 현장 부하 특성을 기반으로 모터 매개변수 호환성을 확인합니다.

- 사전 구성 지원: 특정 프로세스 요구 사항을 충족하기 위해 배송 전 매개변수 사전 설정을 지원하여 장비가 전원을 켜는 즉시 작동할 수 있도록 하고 현장 시운전 주기를 단축할 수 있습니다.

- 포괄적인 조정: 우리는 모델, 품질, 납품 일정 및 가격에 관한 의사소통을 촉진하는 동시에 프로젝트 일정에 맞춰 납품 계획을 조정합니다. - 당사는 COD(대금 상환) 준비를 위해 고객이 지정한 수령 대리인과 협력하고, 주문에 따라 시기적절한 배송을 보장하며, 장비 인수에 필요한 조정을 지원할 수 있습니다.

FAQ

Q1: ACS850이 ACS800을 직접적으로 완전히 대체할 수 있습니까? 어떤 수정이 필요합니까?

A: 성능면에서 고급 ACS800 모델을 대체할 수 있습니다. 그러나 이는 직접적인 "플러그 앤 플레이" 대체가 아닙니다. 이전 모델과 새 모델 사이에는 매개변수 구조와 터미널 정의에 차이가 있습니다. 현장 작업에는 배선 확인 및 프로세스 매개변수 마이그레이션이 필요합니다. 초기 모델 선택 및 검증 프로세스를 도와드릴 수 있습니다.

Q2: ABB ACS850 장치는 새롭고 독창적인 제품입니까, 아니면 리퍼브/중고 제품입니까?

A: 우리는 공식 채널을 통해 공급되는 완전한 새 제품을 공급합니다. 최신 펌웨어 버전이 함께 제공되며 모든 원본 설명서와 액세서리가 포함되어 있습니다. 우리는 개조되거나 개조된 장비를 공급하지 않습니다.

Q3: 프로세스 매개변수를 미리 구성하는 데 도움을 줄 수 있습니까?

답: 그렇습니다. 고객이 모터 명판 데이터 및 프로세스 요구 사항을 제공하는 경우 배송 전에 사전 구성을 수행할 수 있습니다. 장비가 현장에 도착하면 시운전 전 간단한 검증만 하면 됩니다.

Q4: 표준 스토리지 환경의 요구 사항은 무엇입니까?

A: 사용하지 않을 때는 장비를 습도가 높거나 응축수 또는 먼지가 많은 장소에서 멀리 떨어진 곳에 보관하고 습기와 먼지로부터 보호해야 합니다. 장기간 보관할 경우 습기 축적을 방지하기 위해 주기적으로 장치 전원을 켜는 것이 좋습니다.

Q5: 빠른 견적을 제공하려면 어떤 정보가 필요합니까?

A: 전체 드라이브 모델 번호, 모터 전력 및 전압 사양, 현장 부하 유형 및 프로젝트 위치를 알려주십시오. 그러면 해당 견적과 예상 배송 시간이 제공됩니다.
