웨양 통투20년 이상의 경험을 보유한 중국 소재 산업 자동화 부품 공급업체입니다. 우리는 HIMA 안전 컨트롤러, I/O 모듈, 통신 카드 및 전원 공급 장치의 물리적 재고를 보유하고 있으며 교체 및 계획된 유지 관리를 위해 활성 모델과 단종 모델을 모두 지원합니다.
높은 무결성의 안전 계장 시스템(SIS)을 전문으로 하는 HIMA 모듈입니다. 범용 PLC와는 달리HIMA PLC 모듈안전이 중요한 애플리케이션을 위해 특별히 제작되었으며, IEC 61508에 정의된 최고 수준인 SIL 3 또는 SIL 4에 도달하는 TÜV 인증을 받았습니다.
HIMA PLC 모듈은 산업 공정에서 잠재적인 위험을 모니터링하고 제어하도록 설계된 안전 계장 시스템(SIS)의 핵심을 구성합니다. 시스템 아키텍처에는 일반적으로 다음 구성 요소 범주가 포함됩니다.
우리는 다양한 애플리케이션 규모와 요구 사항을 수용할 수 있도록 다양한 안전 컨트롤러 시리즈를 제공합니다.
| 시리즈 | 안전 수준 | 특성 및 응용 |
|---|---|---|
| HIMax | SIL 3, PLe | 중대형 애플리케이션을 위한 모듈형 시스템; 중복 구성을 지원합니다. 공정 산업 및 철도 운송에 적합 |
| HI매트릭스 | SIL 3, PLe | 기계 자동화와 같이 시간이 중요한 애플리케이션 및 분산 설치를 위한 컴팩트 시스템 |
| HI쿼드 X | 실 3 | 확장 가능한 중복성을 갖춘 높은 내결함성 시스템 |
| 평면4 | 실 4 | 최고 수준의 안전 수준(SIL 4)을 위해 설계된 하드와이어 시스템 |
| H41q | SIL 3(TÜV 인증) | I/O 포인트가 제한된 소규모 시스템에 적합한 컴팩트한 고가용성 시스템 |
| H51q | SIL 3(TÜV 인증) | 분산 레이아웃과 최대 256개의 I/O 모듈 확장을 지원하는 모듈식 고가용성 시스템 |
일반적인 HIMA 안전 제어 시스템은 다음과 같은 핵심 모듈 유형으로 구성됩니다.
CPU 모듈은 안전 로직을 실행합니다. 두 프로세서 사이에 불일치가 감지되면 시스템은 안전 상태로 들어갑니다. 이 아키텍처는 고가용성을 유지하면서 SIL 3 인증을 획득합니다.

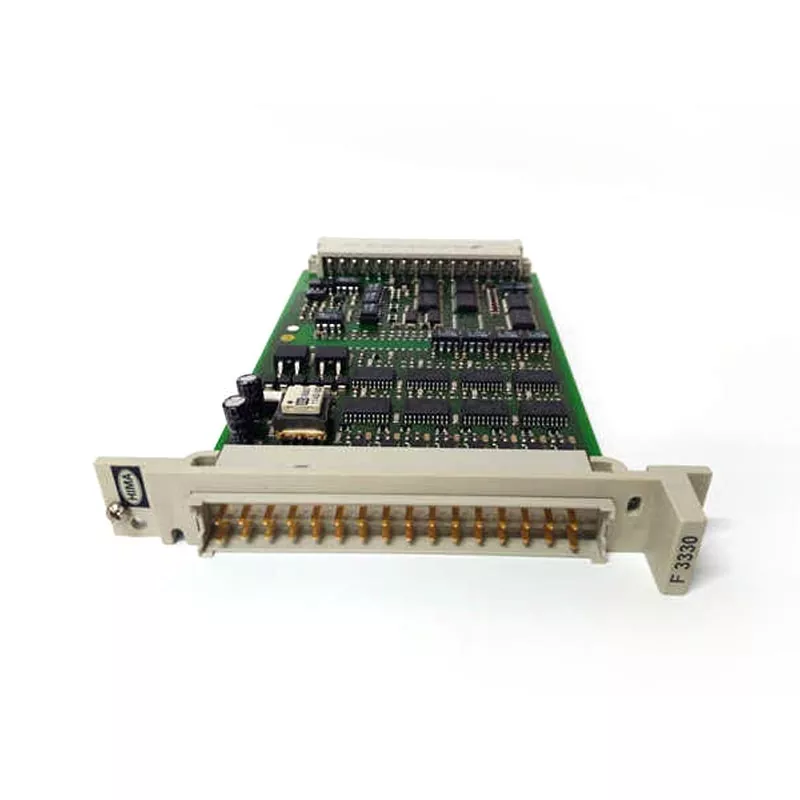

이는 필드 센서와 액추에이터를 컨트롤러에 연결합니다. 디지털 입력/출력 모듈(예: F3330) 및 아날로그 입력/출력 모듈을 사용할 수 있습니다. 이중화는 채널 수준이나 모듈 수준에서 구현될 수 있으므로 시스템이 안전 기능을 잃지 않고 단일 오류를 허용할 수 있습니다.
통신 모듈은 내부 시스템 통신과 외부 네트워크 연결을 처리합니다. HIMA의 SafeEthernet 프로토콜은 한 경로에 장애가 발생하는 경우 중복 통신 경로를 지원하고 시스템 작동을 중단하지 않고 다른 경로가 대신합니다.
이는 시스템에 전원을 공급하며 일반적으로 24V DC 입력을 수용합니다. 시스템 가용성을 향상시키기 위해 중복 전원 구성이 지원됩니다.
TMR(Triple Modular Redundancy) 아키텍처는 단일 장애 지점이 안전 기능을 손상시키지 않도록 보장합니다. 한 채널에 장애가 발생하면 나머지 채널은 계속 작동하며 시스템은 전체 기능을 유지합니다.
HIMA의 SafeEthernet 프로토콜은 중복 통신 경로를 지원합니다. 한 경로에 장애가 발생하면 시스템 작동을 중단하지 않고 다른 경로가 대신합니다.
모든 HIMA PLC 모듈은 IEC 61508 요구 사항을 충족하도록 TÜV 인증을 받았습니다. 이 인증은 단순한 규정 준수 연습이 아니며 가장 엄격한 기능 안전 표준에 대한 모듈 설계, 제조 및 테스트 프로세스의 검증을 나타냅니다.
이 시스템은 고도로 구성 가능하며 특정 고객 요구 사항에 따라 맞춤화할 수 있습니다. 이러한 유연성을 통해 모듈은 다양한 산업 및 애플리케이션 시나리오에 서비스를 제공할 수 있습니다.
HIMA PLC 모듈은 안전 무결성이 가장 중요한 산업 전반에 배포됩니다.
정유소, 화학 공장, 해양 플랫폼, 장거리 석유 및 가스 파이프라인. HIMA 시스템은 이러한 중요한 설치에 대해 비상 정지(ESD), 화재 및 가스 감지, 고집적 압력 보호(HIPPS) 기능을 제공합니다.
높은 신뢰성의 안전 시스템이 필요한 복잡한 생산 열차. 모듈은 원자로 상태를 모니터링하고 비상 정지 순서를 관리하며 안전 인터록을 시행합니다.
발전소와 원자력 시설은 터빈 제어, 보일러 안전 및 원자로 보호를 위해 HIMA 안전 시스템을 사용합니다. Planar4 시스템은 SIL 4 원자력 애플리케이션용으로 지정되는 경우가 많습니다.
철도와 지하철은 신호, 열차 제어 및 플랫폼 안전을 위해 HIMA 안전 시스템을 사용합니다. HIMax 시스템은 중앙 집중식 교통 관리 센터에 배포됩니다. HIMatrix 시스템은 도로변 설치 시 분산 안전 로직을 제공합니다.
배치 반응기, 멸균 시스템 및 위험 물질 취급을 위한 공정 안전입니다.
Q: HIMA PLC 모듈과 표준 PLC의 차이점은 무엇입니까?
A: HIMA PLC 모듈은 안전 계장 시스템(SIS)용으로 설계된 안전 PLC입니다. 높은 중복성, 높은 내결함성 및 TÜV 인증을 사용하여 SIL 3 또는 SIL 4 안전 수준을 달성합니다. 표준 PLC는 이러한 안전 무결성 수준에 대한 인증을 받지 않았으며 안전이 중요한 애플리케이션에 적합하지 않습니다.
Q: HIMA PLC 모듈은 어떤 안전 무결성 수준을 지원합니까?
A: 시리즈에 따라 HIMA 시스템은 IEC 61508에 따라 SIL 3(HIMax, HIMatrix, H41q, H51q) 또는 SIL 4(Planar4)를 지원합니다. 특정 시리즈는 애플리케이션의 SIL 요구 사항에 따라 선택해야 합니다.
Q: 이 모듈을 비상 정지 시스템에 사용할 수 있습니까?
답: 그렇습니다. 이 제품은 석유, 가스, 화학 산업 전반에 걸쳐 비상 정지(ESD), 화재 및 가스(F&G) 모니터링, 고강도 압력 보호(HIPPS), 버너 관리 시스템(BMS)에 널리 사용됩니다.
Q: SafeEthernet이란 무엇이며 시스템 안정성을 어떻게 향상합니까?
A: SafeEthernet은 컨트롤러와 원격 I/O 간의 중복 전송 경로를 지원하는 HIMA의 안전 통신 프로토콜입니다. 한 경로에 장애가 발생하면 중단 없이 다른 경로가 인계받아 전체 시스템 가용성이 향상됩니다.
Q: 설치 후 이 모듈을 확장하거나 업그레이드할 수 있습니까?
답: 그렇습니다. HIMax 및 H51q 시스템은 모듈식이며 요구 사항이 증가함에 따라 추가 I/O 모듈을 통한 확장을 지원합니다. 하드웨어 및 소프트웨어 업그레이드는 적절한 계획과 안전 평가를 통해 구현할 수 있습니다.
Q: HIMA PLC 모듈은 아직 생산 중입니까?
A: 일부 구형 레거시 모델을 제외하고 대부분의 HIMA 시리즈는 계속 생산됩니다. Yueyang Tongtu는 활성 생산 모델과 단종 모델을 모두 실제 재고로 유지하고 있습니다. 특정 가용성에 대해서는 정확한 부품 번호와 함께 견적을 요청하십시오.
Q: H41q와 H51q 시스템의 차이점은 무엇입니까?
A: H41q는 I/O 포인트가 제한된 소규모 애플리케이션에 적합한 컴팩트 시스템입니다. H51q는 최대 256개의 I/O 모듈을 확장하여 분산 레이아웃을 지원하는 모듈형 시스템입니다. 둘 다 SIL 3에 대한 TÜV 인증을 받았습니다. H51q는 더 크고 분산된 안전 애플리케이션에 더 적합합니다.
