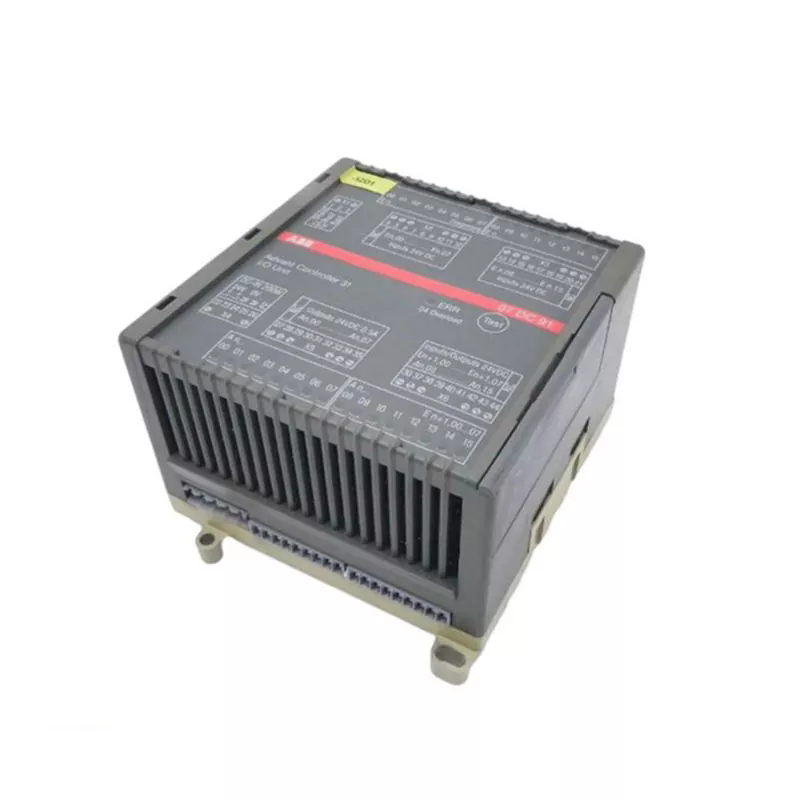

연속 공정 공장에서는 단일 ABB PLC가 전체 생산 라인을 제어합니다. 수백 개의 센서를 읽고, 복잡한 제어 로직을 실행하고, 수십 개의 액추에이터에 명령을 내립니다. PLC는 원격 I/O 모듈, 드라이브 및 HMI의 네트워크에 연결됩니다. 해당 네트워크에 장애가 발생하면 PLC는 프로세스에 대한 가시성과 제어력을 잃게 됩니다. 줄이 멈춥니다. 조달 엔지니어나 공장 관리자의 경우 네트워크 장애 여부가 문제가 아닙니다. 언제인지의 문제이다. 케이블이 손상되고, 스위치가 고장나고, 커넥터가 느슨해집니다. 네트워크 중복성은 이러한 오류로 인해 가동 중지 시간이 발생하지 않도록 방지하는 엔지니어링 전략입니다. 이는 데이터가 이동할 수 있는 두 번째 독립 경로를 제공합니다. 한 경로에 장애가 발생하면 다른 경로가 자동으로 이어받아ABB PLC중단 없이 계속 작동됩니다.
이 가이드의 목적은 조달 엔지니어, 시스템 통합자 및 공장 관리자가 네트워크 이중화가 ABB PLC 가동 중지 시간 이벤트를 방지하는 방법과 해당 애플리케이션에 적합한 이중화 솔루션을 지정하는 방법을 이해하도록 돕는 것입니다. 우리는 다양한 유형의 네트워크 중복성, 이를 가능하게 하는 프로토콜, 찾아야 할 주요 사양 및 공급업체 평가 기준을 다룰 것입니다. 또한 Yueyang Tongtu E-Commerce Co., Ltd. 공장의 자세한 제품 사양도 제공합니다. 새로운 ABB PLC 시스템을 설계하든 기존 시스템을 업그레이드하든 이 가이드는 자신감 있는 구매 결정을 내리는 데 필요한 기술 기반을 제공합니다.
네트워크 중복성은 장치 간에 데이터가 이동하기 위한 여러 경로가 있는 네트워크를 설계하는 방식입니다. 하나의 경로에 장애가 발생하면 데이터는 대체 경로를 통해 자동으로 다시 라우팅됩니다. ABB PLC 시스템의 경우 네트워크 인프라(케이블, 스위치), PLC 자체(이중화 CPU), 전원 공급 장치 및 I/O 등 여러 수준에서 이중화를 적용할 수 있습니다. 목표는 단일 실패 지점을 제거하는 것입니다. 단일 실패 지점은 실패로 인해 전체 시스템이 중지되는 모든 구성 요소입니다. 비중복 네트워크에서는 단일 케이블이 끊어지거나 스위치가 고장나면 전체 ABB PLC 시스템이 중단될 수 있습니다. 이중화 네트워크에서는 한 구성 요소의 장애가 감지되고 백업 경로를 사용하여 시스템이 계속 작동됩니다. 아래 표에는 중복성 수준과 가동 중지 시간 방지에 미치는 영향이 요약되어 있습니다.
| 중복 수준 | 중복된 내용 | 실패 해결 | ABB PLC 가동 중지 시간에 미치는 영향 |
| 미디어 중복성 | 케이블 및 스위치 | 케이블 파손, 스위치 고장 | 네트워크 손실 방지 |
| PLC 이중화 | CPU 및 전원 공급 장치 | CPU 오류, 정전 | 컨트롤러 손실 방지 |
| I/O 이중화 | I/O 모듈 및 배선 | 모듈 고장, 배선 결함 | I/O 손실 방지 |
| 전원 이중화 | 전원 공급 장치 및 피드 | 전원 공급 장치 오류 | 전력 손실을 방지합니다. |
~에웨양통투전자상거래유한회사, 우리 공장에서는 이중화를 지원하는 ABB PLC 시스템과 네트워크 구성 요소를 공급합니다. 우리는 중복이 사치가 아니라는 것을 이해합니다. 이는 중요한 애플리케이션의 요구 사항입니다. 당사의 기술 팀은 귀하의 가용성 요구 사항과 예산을 충족하는 중복 네트워크 아키텍처를 설계하는 데 도움을 드릴 수 있습니다.
ABB PLC 시스템에 이중화를 제공하기 위해 여러 네트워크 토폴로지를 사용할 수 있습니다. 토폴로지 선택은 네트워크 크기, 필요한 복구 시간 및 비용에 따라 달라집니다. 가장 일반적인 중복 토폴로지는 링 토폴로지, 듀얼 스타 토폴로지 및 메시 토폴로지입니다. 링 토폴로지에서는 장치가 폐쇄 루프로 연결됩니다. 링의 케이블이 끊어진 경우에도 링 주위의 반대 방향으로 이동하여 데이터가 모든 장치에 도달할 수 있습니다. 링 토폴로지는 간단하고 비용 효율적입니다. 듀얼 스타 토폴로지에서는 각 장치가 두 개의 개별 스위치에 연결됩니다. 하나의 스위치에 장애가 발생하더라도 장치는 다른 스위치를 통해 계속 통신할 수 있습니다. 듀얼 스타 토폴로지는 더 빠른 복구와 더 높은 가용성을 제공합니다. 메시 토폴로지에서는 모든 장치가 여러 다른 장치에 연결됩니다. 이는 최고 수준의 중복성을 제공하지만 가장 복잡하고 비용도 많이 듭니다. 아래 표에서는 이러한 토폴로지를 비교합니다.
| 토폴로지 | 중복 수준 | 복구 시간 | 비용 | 일반적인 응용 |
| 반지 | 미디어 중복성 | 200ms - 500ms | 낮은 | 중소규모 네트워크 |
| 듀얼스타 | 스위치 및 미디어 이중화 | < 100ms | 중간 | 중대형 네트워크 |
| 망사 | 전체 경로 중복성 | < 50ms | 높은 | 중요한 대규모 네트워크 |
우리 공장에서는 관리형 스위치, 이중 전원 공급 장치, 미디어 변환기를 포함하여 이러한 모든 토폴로지에 대한 구성 요소를 공급합니다. 우리는 고객과 협력하여 가용성 요구 사항과 예산에 가장 적합한 토폴로지를 선택합니다. 당사의 엔지니어링 팀은 네트워크 설계 지원 및 구성 지원을 제공할 수 있습니다.
ABB PLC 네트워크의 이중화는 오류 감지 및 데이터 재라우팅을 관리하는 특정 프로토콜을 통해 활성화됩니다. 가장 일반적인 프로토콜은 RSTP(Rapid Spanning Tree Protocol), MRP(Media Redundancy Protocol) 및 PRP(Parallel Redundancy Protocol)입니다. RSTP는 루프를 방지하고 링크 오류로부터 빠른 복구를 제공하는 표준 이더넷 프로토콜입니다. MRP는 링 토폴로지를 위해 특별히 설계된 프로토콜입니다. 200-500ms의 복구 시간을 제공합니다. PRP는 두 개의 독립적인 네트워크를 통해 중복 데이터를 전송하는 프로토콜입니다. 복구 시간 없이 원활한 이중화를 제공합니다. 프로토콜 선택은 필요한 복구 시간과 토폴로지에 따라 달라집니다. 아래 표에는 이러한 프로토콜이 요약되어 있습니다.
| 규약 | 기준 | 복구 시간 | 토폴로지 | 일반적인 응용 |
| RSTP | IEEE 802.1w | 1초 미만 | 어느 | 일반 산업 네트워크 |
| MRP | IEC 62439-2 | 200 - 500ms | 반지 | ABB PLC 링 네트워크 |
| PRP | IEC 62439-3 | 제로(원활한) | 듀얼스타 | Critical, high-availability applications |
Yueyang Tongtu E-Commerce Co., Ltd.에서는 RSTP, MRP 및 PRP를 지원하는 ABB PLC 시스템 및 네트워크 구성 요소를 공급합니다. 당사의 기술 팀은 귀하의 애플리케이션에 적합한 프로토콜을 선택하고 최적의 성능을 위해 네트워크를 구성하는 데 도움을 드릴 수 있습니다. 또한 귀하의 팀이 중복 네트워크를 유지할 수 있도록 교육과 지원을 제공합니다.
ABB PLC 시스템용 네트워크 이중화 구성 요소를 구매할 때 구매자는 몇 가지 주요 사양을 고려해야 합니다. 여기에는 복구 시간, 포트 수, 관리 기능, 작동 온도 범위 및 인증이 포함됩니다. 복구 시간은 이중화에 대한 가장 중요한 사양입니다. 네트워크가 장애로부터 얼마나 빨리 복구되는지를 결정합니다. 중요한 애플리케이션의 경우 100ms 미만의 복구 시간이 권장됩니다. 포트 수에 따라 연결할 수 있는 장치 수가 결정됩니다. VLAN 지원, SNMP 모니터링, 포트 미러링 등의 관리 기능에 따라 제어 및 가시성 수준이 결정됩니다. 작동 온도 범위에 따라 스위치가 열악한 환경에서 사용될 수 있는지 여부가 결정됩니다. UL, CE 및 IEC 61850과 같은 인증은 스위치가 산업 표준을 충족하는지 여부를 결정합니다. 아래 표에는 이러한 사양이 요약되어 있습니다.
| 사양 | 일반적인 범위 | ABB PLC 이중화의 중요성 |
| 복구 시간 | < 50ms ~ < 1s | 다운타임 방지 결정 |
| 포트 수 | 8 - 24 | 장치 연결을 결정합니다. |
| 관리되는 기능 | VLAN, SNMP, QoS, 포트 미러링 | 네트워크 제어 및 모니터링 가능 |
| 작동 온도 | -40°C ~ +75°C | 열악한 환경에 대한 적합성을 결정합니다. |
| 인증 | UL, CE, IEC 61850 | 표준 준수 보장 |
| 전원공급장치 | 이중화, 24VDC | 전원 관련 오류를 방지합니다. |
우리 공장에서는 이러한 사양을 충족하는 네트워크 스위치와 구성 요소를 공급합니다. ABB PLC 네트워크에 적합한 스위치를 선택하도록 돕고 구성 지원을 제공할 수 있습니다. 우리의 목표는 고객에게 완벽하고 안정적인 이중화 솔루션을 제공하는 것입니다.
ABB PLC 시스템용 네트워크 이중화 솔루션 공급업체를 평가하는 것은 제품 자체를 평가하는 것만큼 중요합니다. 공급업체의 기술 지식, 제품 범위 및 지원 능력에 따라 귀하가 제대로 작동하는 솔루션을 받을 수 있는지 여부와 필요한 지원을 받을 수 있는지 여부가 결정됩니다. 공급업체를 평가하는 주요 기준은 기술 전문성, 제품 범위, 구성 지원, 배송 성과 및 판매 후 지원입니다. 기술 전문 지식에는 ABB PLC 시스템 및 네트워크 프로토콜에 대한 지식이 포함됩니다. 제품 범위에는 스위치, 케이블 및 액세서리의 가용성이 포함됩니다. 구성 지원에는 중복 네트워크를 설계하고 구성하는 기능이 포함됩니다. 배송 성과에는 리드 타임을 준수하는 능력이 포함됩니다. 판매 후 지원에는 기술 지원 및 예비 부품의 가용성이 포함됩니다. 아래 표에는 이러한 기준이 요약되어 있습니다.
| 평가기준 | 무엇을 찾아야 할까요? | 중요한 이유 |
| 기술적 전문성 | ABB PLC 및 네트워크 프로토콜에 대한 지식 | 올바른 솔루션 설계 보장 |
| 제품 범위 | 스위치, 케이블, 액세서리 | 완벽한 솔루션을 제공합니다 |
| 구성 지원 | 네트워크 설계 및 구성 서비스 | 이중화가 의도한 대로 작동하는지 확인합니다. |
| 납품실적 | 정시 납품 기록 | 프로젝트를 일정대로 유지합니다. |
| 판매 후 지원 | 기술 지원, 예비 부품 | 장기적인 신뢰성 보장 |
Yueyang Tongtu E-Commerce Co., Ltd.는 ABB PLC 네트워크 이중화를 위한 파트너가 될 수 있는 기술 전문 지식, 제품군 및 지원 역량을 갖추고 있습니다. 우리 공장에서는 다양한 관리형 스위치, 케이블 및 액세서리를 공급합니다. 당사의 기술팀은 귀하의 중복 네트워크를 설계하고 구성할 수 있습니다. 그리고 우리의 애프터 서비스 지원은 귀하가 필요할 때 필요한 도움을 받을 수 있도록 보장합니다. 이러한 기준에 따라 우리를 평가해 보시기 바랍니다.
다음 표는 ABB PLC 시스템에 공급하는 네트워크 이중화 구성요소의 주요 제품 매개변수를 제공합니다. 이러한 구성 요소는 산업 환경에 맞게 설계되었으며 ABB PLC 플랫폼과 호환됩니다. 우리 공장에서는 특정 프로젝트 요구 사항을 충족하기 위해 맞춤형 구성을 제공할 수도 있습니다.
| 매개변수 | 사양 범위 | 메모 |
| 스위치 유형 | 관리형, 레이어 2/레이어 3 | 이중화 및 VLAN용 |
| 포트 수 | 8, 16, 24 | 구리 및 섬유 옵션 |
| 중복 프로토콜 | RSTP, MRP, PRP | 토폴로지를 기준으로 선택됨 |
| 복구 시간 | < 50ms ~ < 1s | 프로토콜 및 토폴로지에 따라 다름 |
| 작동 온도 | -40°C ~ +75°C | 산업용 등급 |
| 전원공급장치 | 24VDC, 중복 | 전원 이중화용 |
| 인증 | UL, CE, IEC 61850 | 표준 준수 |
| 설치 | DIN 레일 | 표준 산업용 장착 |
우리 공장에서는 이러한 사양 등을 충족하는 네트워크 이중화 구성 요소를 공급합니다. 특정 ABB PLC 네트워크에 맞게 구성을 사용자 정의할 수 있습니다. 당사의 엔지니어링 팀은 선택 과정을 지원하고 귀하의 프로젝트에 대한 자세한 기술 데이터를 제공할 수 있습니다.
질문 1: ABB PLC 네트워크에서 RSTP와 MRP의 차이점은 무엇입니까?
답변: RSTP(Rapid Spanning Tree Protocol)는 모든 토폴로지의 링크 오류로부터 빠른 복구를 제공하는 범용 이더넷 프로토콜입니다. MRP(Media Redundancy Protocol)는 복구 시간이 200-500ms인 링 토폴로지를 위해 특별히 설계된 프로토콜입니다. MRP는 링 구성에 최적화되어 있기 때문에 ABB PLC 네트워크에서 자주 사용됩니다. 선택은 네트워크 토폴로지 및 복구 시간 요구 사항에 따라 달라집니다.
질문 2: ABB PLC 시스템의 네트워크 이중화 비용은 얼마입니까?
대답: 네트워크 이중화 비용은 토폴로지, 장치 수 및 필요한 이중화 수준에 따라 다릅니다. MRP를 사용한 간단한 링 토폴로지는 네트워크 인프라 비용에 15-25%를 추가할 수 있습니다. PRP가 포함된 듀얼 스타 토폴로지는 30~50% 추가될 수 있습니다. 그러나 중복성 비용은 단일 다운타임 이벤트 비용에 비해 적은 경우가 많습니다. 우리 공장은 귀하의 특정 요구 사항에 따라 견적을 제공할 수 있습니다.
질문 3: 기존 ABB PLC 네트워크에 이중화를 추가할 수 있습니까?
답변: 예. 대부분의 경우 기존 ABB PLC 네트워크에 이중화를 추가할 수 있습니다. 여기에는 두 번째 스위치를 추가하거나, 네트워크를 링 토폴로지로 재구성하거나, 중복 프로토콜을 지원하는 관리형 스위치로 업그레이드하는 작업이 포함될 수 있습니다. 타당성은 기존 네트워크 아키텍처와 ABB PLC 모델에 따라 다릅니다. 우리 엔지니어링 팀은 귀하의 네트워크를 평가하고 최선의 접근 방식을 추천해 드릴 수 있습니다.
질문 4: 미디어 이중화와 PLC 이중화의 차이점은 무엇입니까?
답변: 미디어 중복성은 네트워크 인프라(케이블 및 스위치)를 장애로부터 보호합니다. PLC 이중화는 컨트롤러(CPU 및 전원 공급 장치)를 장애로부터 보호합니다. 미디어 이중화는 케이블이나 스위치에 장애가 발생하더라도 ABB PLC가 원격 장치와 계속 통신할 수 있도록 보장합니다. PLC 이중화는 기본 CPU에 장애가 발생하더라도 제어 프로그램이 계속 실행되도록 보장합니다. 두 가지 모두 가용성을 극대화하는 데 중요합니다.
질문 5: 중복 네트워크가 작동하는지 어떻게 테스트합니까?
답변: 중복 네트워크를 테스트하려면 중복 경로 중 하나의 연결을 끊고(예: 케이블을 뽑거나 스위치 전원 끄기) 네트워크가 중단 없이 계속 작동하는지 확인하여 오류를 시뮬레이션해야 합니다. 또한 복구 시간이 요구 사항을 충족하는지 확인해야 합니다. 중복성이 제대로 작동하는지 확인하려면 정기적인 테스트와 모니터링을 수행하는 것이 좋습니다. 우리 공장에서는 테스트 및 시운전 지원을 제공할 수 있습니다.
네트워크 이중화는 ABB PLC 다운타임 이벤트를 방지하기 위한 중요한 전략입니다. 데이터 이동을 위한 다중 경로를 제공함으로써 중복성은 단일 장애 지점을 제거하고 구성 요소에 장애가 발생하더라도 제어 시스템이 계속 작동하도록 보장합니다. 토폴로지와 프로토콜의 선택에 따라 중복성 수준과 복구 시간이 결정됩니다. Yueyang Tongtu E-Commerce Co., Ltd.의 저희 공장은 ABB PLC 시스템을 위한 이중화 네트워크를 설계하고 구현하는 데 도움이 되는 전문 지식과 제품군을 보유하고 있습니다. 우리는 RSTP, MRP 및 PRP를 지원하는 관리형 스위치, 케이블 및 액세서리를 공급합니다. 우리 기술팀은 네트워크 설계, 구성 및 테스트를 지원할 수 있습니다. 우리의 목표는 고객이 최고 수준의 가용성과 안정성을 달성하도록 돕는 것입니다.
새로운 ABB PLC 시스템을 구축하든 기존 시스템을 업그레이드하든 관계없이 당사에 연락하여 이중화 요구 사항을 논의하시기 바랍니다. 우리는 제품 선택 지원, 기술 문서 및 판매 후 지원을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 산업 자동화의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Yueyang Tongtu E-Commerce Co., Ltd.에 문의하세요.ABB PLC 네트워크 이중화 요구 사항에 대해 논의하고 당사 솔루션이 가동 중지 시간 이벤트를 방지할 수 있는 방법을 알아보세요.
