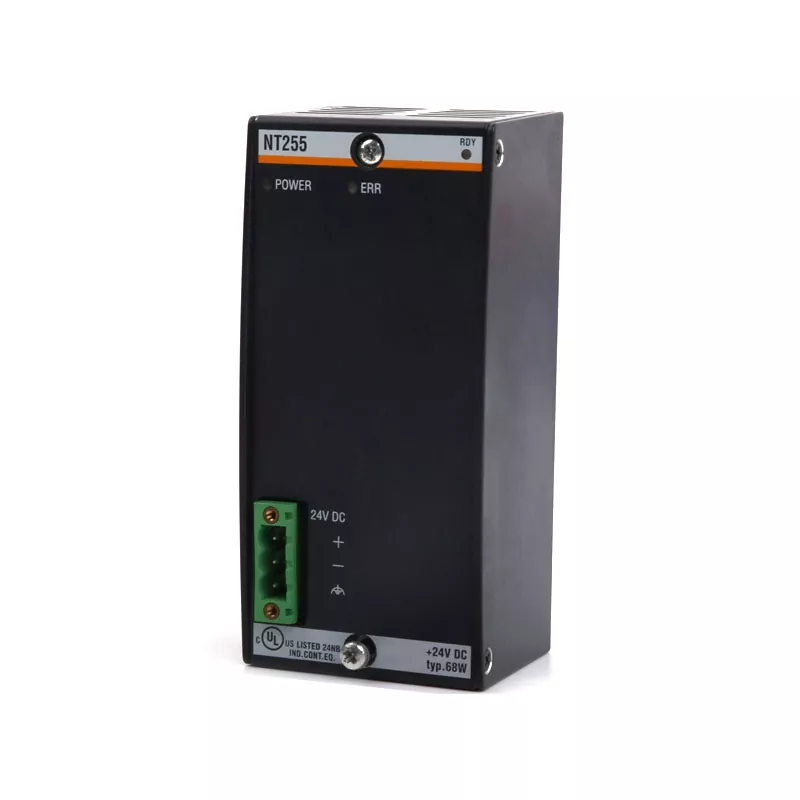

Bachmann NT255는 Bachmann 모듈식 자동화 시스템에 사용되는 전원 공급 장치 모듈입니다. 18~34V DC 입력 및 45W 출력 전력으로 시스템 백플레인을 통해 연결된 CPU 및 기타 모듈에 필요한 작동 전압을 공급합니다. 임시 피크 부하에는 최대 55W를 사용할 수 있으며 기본 +5V 출력은 최대 6A를 지원합니다.
또한 이 모듈은 전자 역극성 보호, 입력 전압 모니터링, 갈바닉 절연, 상태 표시 및 정전 신호와 함께 각각 0.5A에서 +15V 및 -15V 출력을 제공합니다. 교체 또는 유지 관리 프로젝트의 경우 기존 설치와 비교하여 정확한 모델 및 부품 번호를 확인해야 합니다.
|
목 |
세부 |
|
상표 |
바흐만 |
|
모델 |
NT255 |
|
제품 유형 |
전원 공급 장치 모듈 |
|
입력 전압 |
18~34V DC |
|
출력 전력 |
45W |
|
피크 출력 전력 |
55W |
|
+5V 출력 |
6A, 8A 피크 |
|
+15V 출력 |
0.5A |
|
-15V 출력 |
0.5A |
|
표준 부품 번호 |
00031426-00 |
|
추운 기후 변종 |
NT255CC |
|
NT255 CC 부품 번호 |
00031427-00 |
|
매개변수 |
사양 |
|
입력 피크 |
t < 1s/min에서 +40V |
|
전력 소비 |
최대. 68W |
|
시작 전류 제한 |
최대. 5ms 후 8A |
|
정전 바이패스 |
18ms |
|
정전 메시지 |
3ms 후 |
|
입력/시스템 격리 |
500V |
|
입력/접지 절연 |
100V |
|
작동 온도 |
-30°C ~ +60°C |
|
보관 온도 |
-40°C ~ +85°C |
|
상태 표시 |
전원, 오류, 준비 |
|
표준 승인 |
CE, UKCA, cULus |
전원 공급 장치 모듈은 Bachmann 자동화 시스템의 내부 전원 아키텍처의 일부를 구성합니다. 들어오는 DC 공급을 CPU 및 백플레인을 통해 설치된 기타 모듈에 필요한 전압으로 변환합니다.
이 장치는 +5V, +15V, -15V의 세 가지 출력 전압 레벨을 제공합니다. +5V 출력은 정격 6A, 피크 용량은 8A이고 ±15V 출력은 각각 0.5A를 지원합니다. 이러한 출력은 범용 외부 DC 전원 공급 장치로 작동하기보다는 연결된 시스템 하드웨어에 전원을 공급하기 위한 것입니다.
다양한 보호 및 모니터링 기능은 안정적인 시스템 작동을 지원합니다. 전자 역극성 보호 기능은 잘못된 입력 극성으로 인한 손상을 방지하는 데 도움이 되며, 입력 전압 모니터링은 공급 조건이 필요한 범위를 벗어날 경우 전원 장애 메시지를 생성할 수 있습니다. 갈바닉 절연은 입력, 시스템 및 접지 회로를 분리합니다.
이 모듈은 Bachmann의 모듈식 자동화 아키텍처용으로 설계되었으며 백플레인 연결 시스템 구성 요소와 함께 작동합니다. 따라서 적합성은 전기 사양에만 의존하기보다는 전체 제어 시스템의 구성에 따라 달라집니다.
교체품을 선택할 때 원래 모델, 부품 번호, 백플레인 구성, 입력 공급 장치, 필요한 출력 용량 및 환경 조건을 확인해야 합니다. 이는 교체 구성 요소가 기존 시스템 구성과 일치해야 하는 구형 자동화 장비를 유지 관리할 때 특히 중요합니다.
일반적으로 원래 모듈 라벨의 정보가 가장 유용한 출발점입니다. 정확한 부품 번호를 제공하면 가용성 및 배송 요구 사항이 확인되기 전에 필요한 구성 요소를 식별하는 데 도움이 될 수 있습니다.
표준 버전과 NT255 CC ColdClimate 버전은 다양한 운영 환경에서 사용할 수 있습니다. 표준 장치는 부품 번호 00031426-00으로 식별되는 반면 ColdClimate 버전은 00031427-00을 사용합니다.
두 버전 모두 동일한 기본 전원 공급 장치 기능과 출력 구성을 제공합니다. ColdClimate 변형은 더 낮은 온도와 응축과 같은 환경 조건을 고려해야 하는 응용 분야를 위해 고안되었습니다.
|
모델 |
부품 번호 |
의도된 환경 |
|
NT255 |
00031426-00 |
표준 작동 조건 |
|
NT255CC |
00031427-00 |
ColdClimate 애플리케이션 |
올바른 버전은 외관만으로 결정하기보다는 원래 장비 문서, 모듈 식별 및 실제 설치 환경을 통해 결정해야 합니다.
Bachmann NT255는 CPU 및 기타 연결된 모듈에 내부 DC 전원이 필요한 Bachmann 기반 산업 자동화 및 제어 시스템에 사용됩니다. 일반적인 요구 사항은 시스템 유지 관리, 장비 수리, 제어 시스템 확장 및 중요한 예비 부품 준비 중에 발생할 수 있습니다.
출력 전력만 선택하기보다는 전체 시스템 구성을 기준으로 선택해야 합니다. 적합성을 확인할 때 연결된 모듈, 백플레인 배열, 들어오는 공급 장치, 환경 조건 및 필요한 버전을 모두 고려해야 합니다.
소싱을 위해 고객은 필요한 수량, 제품 상태 요구 사항, 애플리케이션 정보 및 배송 목적지와 함께 전체 모델 또는 부품 번호를 제공할 수 있습니다.
표준 부품 번호는 00031426-00입니다. 기존 설치에서 ColdClimate 버전을 사용하는 경우 필수 구성 요소는 NT255 CC, 00031427-00으로 확인되어야 합니다.
소싱 프로세스 초기에 원본 식별 정보를 제공하면 모델 선택 오류를 줄이고 가용성, 상태, 수량 및 배송 요구 사항을 보다 효율적으로 확인할 수 있습니다.
Bachmann 모듈형 자동화 시스템용 전원 공급 장치 모듈로, CPU 및 기타 백플레인 연결 모듈에 필요한 내부 공급 전압을 제공합니다.
지정된 입력 전압 범위는 18~34V DC입니다.
이 모듈은 각각 0.5A에서 +15V 및 -15V와 함께 8A 피크 성능으로 6A에서 +5V를 제공합니다. 정격 출력 전력은 45W이며 임시 피크 부하에는 최대 55W를 사용할 수 있습니다.
표준 버전은 00031426-00으로 식별되는 반면 ColdClimate 버전은 00031427-00으로 식별됩니다. 후자는 낮은 온도와 응축 관련 환경 조건을 고려해야 하는 설치를 위한 것입니다.
원래 부품 번호가 가장 유용한 참조 자료입니다. 수량, 제품 조건 요구 사항, 기존 시스템 정보 및 배송 목적지도 제공되어 가용성 및 소싱 확인을 지원할 수 있습니다.
기존 Bachmann 자동화 시스템에 00031426-00 또는 00031427-00이 필요합니까? 원래 부품 번호, 필요한 수량, 제품 조건 요구 사항 및 배송 목적지를 보내주십시오. Yueyang Tongtu는 사용 가능한 공급량을 확인하고 귀하의 요구 사항에 따라 소싱 및 배송 정보를 제공할 수 있습니다.
