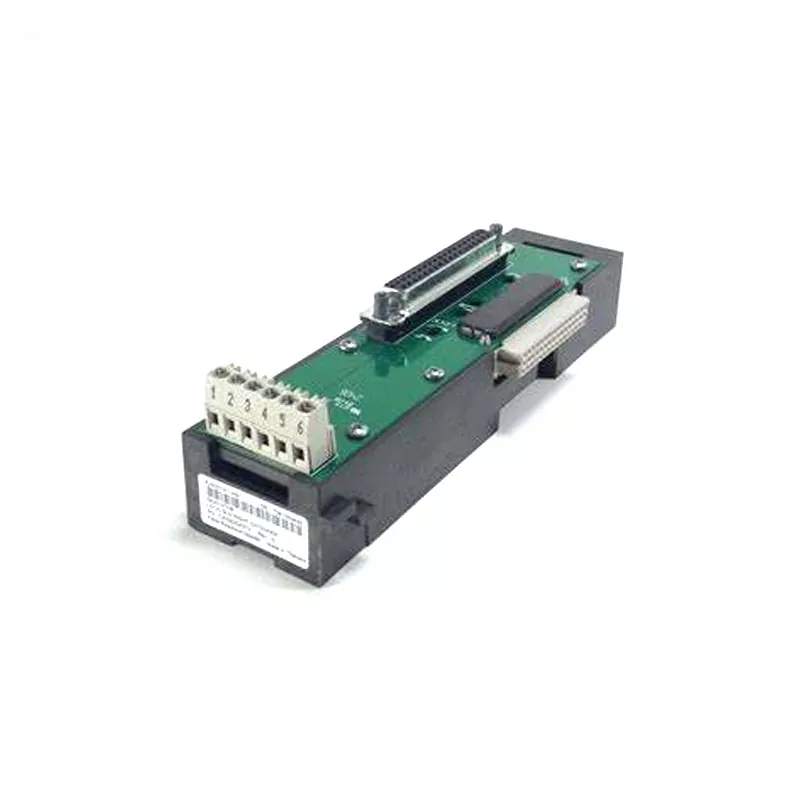

에머슨 KJ4010X1-BG1 12P0830X062

Yueyang Tongtu에서 공급하는 Emerson KJ4010X1-BG1 12P0830X062는 DeltaV M 시리즈 I/O 하위 시스템에 속하며 캐리어 모듈로 작동합니다. 신호 변환이나 논리 처리를 수행하지 않습니다. 그 역할은 LocalBus의 전기적, 기계적 연결을 유지하여 데이터와 전원을 왼쪽 캐리어에서 오른쪽 캐리어로 전달하는 것입니다.

이 모듈은 일반적으로 기존 DeltaV 랙에 I/O 슬롯이 부족하고 더 많은 I/O 모듈을 수용하기 위해 추가 캐리어가 필요할 때 필요합니다. 적절한 슬롯에 Emerson KJ4010X1-BG1 12P0830X062를 설치하면 LocalBus가 새 서브 랙으로 확장되어 동일한 컨트롤러로 추가 I/O 모듈을 관리할 수 있습니다.

제품특징

컨트롤러 교체 없이 용량 확장

이 모듈을 사용하여 I/O 용량을 추가하는 경우 DeltaV 컨트롤러는 변경되지 않고 그대로 유지되며 시스템 구성에 전체 다운로드가 필요하지 않습니다.

위험 지역 인증

이 모듈은 ATEX Zone 2, IECEx, FM Class I Division 2, CSA 및 UKEX 인증을 받았습니다. 정유공장, 화학공장, 천연가스 처리시설 등 가연성 가스나 분진이 있는 산업현장에 직접 설치할 수 있습니다.

넓은 온도 범위

작동 온도 범위는 –40°C ~ +70°C이므로 실외 캐비닛, 에어컨이 없는 실내 및 극한 기후 조건에 적합합니다.

도구가 필요 없는 설치

모듈은 스냅인 디자인을 사용합니다. 래치가 맞물릴 때까지 백플레인 가이드 슬롯에 삽입할 수 있으므로 특별한 도구가 필요하지 않습니다.

기계적 견고성

이 모듈은 공기 오염 방지에 대한 ISA-S71.04-1985 클래스 G3을 충족하고 10g 충격(반사인, 11ms) 및 1mm 피크 간 진동을 견딥니다.

설치 지침

Emerson KJ4010X1-BG1 12P0830X062를 설치하거나 제거하기 전에 DeltaV 랙 전원을 꺼야 합니다. 시스템에 전원이 공급되는 동안 모듈을 삽입하거나 빼내면 안 됩니다.

설치 단계:

1. 시스템의 전원이 꺼져 있고 주변이 안전한지 확인하세요.

2. 모듈을 백플레인 가이드 슬롯에 맞추고 수평으로 밀어 넣습니다.

3. 래치 메커니즘이 맞물릴 때까지 삽입하고 모듈이 인접한 캐리어와 같은 높이에 있고 단단히 장착되었는지 확인합니다.

모듈에는 조정 가능한 구성요소나 사용자가 수리할 수 있는 부품이 포함되어 있지 않으므로 설치 후에는 교정이나 매개변수 구성이 필요하지 않습니다.

주목해야 할 두 가지 중요한 사항:

1. 시스템에 전원이 공급되는 동안 캐리어 모듈을 제거하면 LocalBus 연속성이 중단되어 모든 다운스트림 캐리어와 컨트롤러의 통신이 끊어집니다.

2. 위험 지역의 인클로저 사이를 가로지르는 LocalBus 케이블의 경우 NEC 또는 IEC 요구 사항에 따른 도관 보호를 적용해야 합니다.

선택 가이드

Emerson KJ4010X1-BG1 12P0830X062를 주문하기 전에 다음 항목을 확인해야 합니다.

확장 방향

이 모델은 오른쪽 확장기입니다. 랙 레이아웃에 왼쪽 버스 확장이 필요한 경우 다른 모델이 필요합니다. 주문하기 전에 랙 배열 도면을 확인하십시오.

총 데이지 체인 길이

기존 및 제안된 모든 캐리어의 너비를 더하여 총 길이가 6.5미터를 초과하지 않는지 확인합니다. 총계가 이 제한을 초과하는 경우 확장기를 계속 연결하는 대신 시스템을 분할하거나 다른 컨트롤러를 추가하는 것이 좋습니다.

위험 지역 분류

현장의 위험 지역 분류가 모듈의 인증과 일치하는지 확인하십시오. 이 모듈은 Zone 2 및 Class I Division 2에 적합합니다. Zone 0 또는 Zone 1에는 승인되지 않았습니다.

전력예산

LocalBus는 최대 8A에서 12.6VDC를 제공합니다. 각각의 추가 캐리어와 해당 I/O 모듈은 전력 소비를 증가시킵니다. 충분한 파워 리저브를 보장하기 위해 확장하기 전에 현재 부하를 계산하십시오.

제품 가용성

이 모델은 단종되었습니다. 새로운 프로젝트의 경우 잉여 재고가 장기 유지 관리 요구 사항에 충분한지 평가합니다. 기존 시스템 확장이나 예비 부품 보충의 경우 일반적으로 재고 채널이 적합합니다.

기술 사양

응용 산업

Emerson KJ4010X1-BG1 12P0830X062는 프로세스 자동화 및 시스템 확장 기능이 필요한 산업에서 사용됩니다.

석유 및 가스:정유소, 천연가스 처리, 촉매 분해 장치

화학 및 석유화학: 온도, 압력, 흐름 제어를 위한 프로세스 루프

발전: 화력발전소, 가스터빈 플랜트, 보조시스템 I/O 확장

수처리 및 폐수 처리: 도시 및 산업 시설의 공정 제어 및 연동

제조 및 금속: 분산 I/O가 필요한 제철소, 광업, 일반 제조

FAQ

Q: 이 모델은 아직 생산되고 있나요?

A: 아니요. 에머슨은 2018년 12월 31일에 이 제품을 생산 중단했습니다. 현재 공급량은 공장 잉여품 또는 테스트된 중고 재고에서 나옵니다.

Q: 왼쪽 확장기와 오른쪽 확장기의 차이점은 무엇입니까?

A: 오른쪽 확장기(KJ4010X1-BG1)는 현재 캐리어에서 오른쪽 다음 캐리어로 LocalBus를 전달합니다. 왼쪽 익스텐더는 이를 왼쪽으로 전달합니다. 물리적 커넥터 방향이 다르므로 서로 바꿔서 사용할 수 없습니다. 주문하기 전에 방향을 확인하세요.

Q: 설치 후 모듈을 교정하거나 구성해야 합니까?

A: 아니요. 조정 가능한 구성 요소가 없는 수동 하드웨어 확장기이므로 보정이나 소프트웨어 설정이 필요하지 않습니다.

Q: 시스템이 실행되는 동안 모듈을 삽입하거나 제거할 수 있습니까?

A: 아니요. 삽입하거나 제거하기 전에 시스템 전원을 완전히 꺼야 합니다. 핫 스와핑으로 인해 LocalBus가 중단되고 통신 오류가 발생할 수 있습니다.

Q: 데이지 체인 길이가 6.5미터를 초과하면 어떻게 됩니까?

A: 6.5미터를 초과하면 신호 무결성과 타이밍이 보장되지 않으며 이로 인해 통신 오류나 모듈 중단이 발생할 수 있습니다. 이 제한은 버스의 전기 구동 기능으로 인해 발생하며 확장기를 추가하여 극복할 수 없습니다.

웨양 통투(Yueyang Tongtu) 소개

Yueyang Tongtu E-Commerce Co., Ltd.는 20년 넘게 산업 자동화 부품 무역에 종사해 왔습니다. 핵심 사업은 DCS, PLC, 로봇 및 안전 제어 시스템용 예비 부품을 공급하고 최종 사용자 플랜트, 시스템 통합업체 및 엔지니어링 유지 관리 서비스 제공업체에 서비스를 제공하는 것입니다.

당사의 파트너 브랜드 포트폴리오에는 ABB, Honeywell, Bently Nevada, GE Fanuc, Foxboro, Triconex, Yokogawa, Schneider, HIMA, Emerson 및 Siemens를 포함한 10개 이상의 주요 제어 시스템이 포함됩니다. 제품 범주에는 컨트롤러, I/O 모듈, 전원 공급 장치, 통신 카드, 센서, 터미네이션 어셈블리, 랙 및 백플레인 구성 요소가 포함됩니다.

고객은 석유, 천연가스, 화학, 전력, 야금, 제지, 자동차 제조, 수처리, 도시 엔지니어링, 기계 제조 등 산업 전반에 분산되어 있습니다.

모든 제품에는 12개월 보증이 제공됩니다. 품질 문제가 확인된 경우 회사에서 수리, 교체, 환불 및 관련 배송 비용을 부담합니다. 제품 상태(새 원본, 테스트된 중고)가 견적에 명확하게 명시되어 있으며 출처를 숨기지 않으므로 고객이 필요에 따라 선택할 수 있습니다.

지금 바로 견적을 요청하세요!

Emerson KJ4010X1-BG1 12P0830X062 또는 기타 DeltaV 시스템 구성 요소에 대해 문의하려면 다음 정보를 제공하십시오.

재고 상태, 가격, 예상 배송 일정을 포함한 견적은 일반적으로 영업시간 기준 24시간 이내에 답변해 드립니다.
