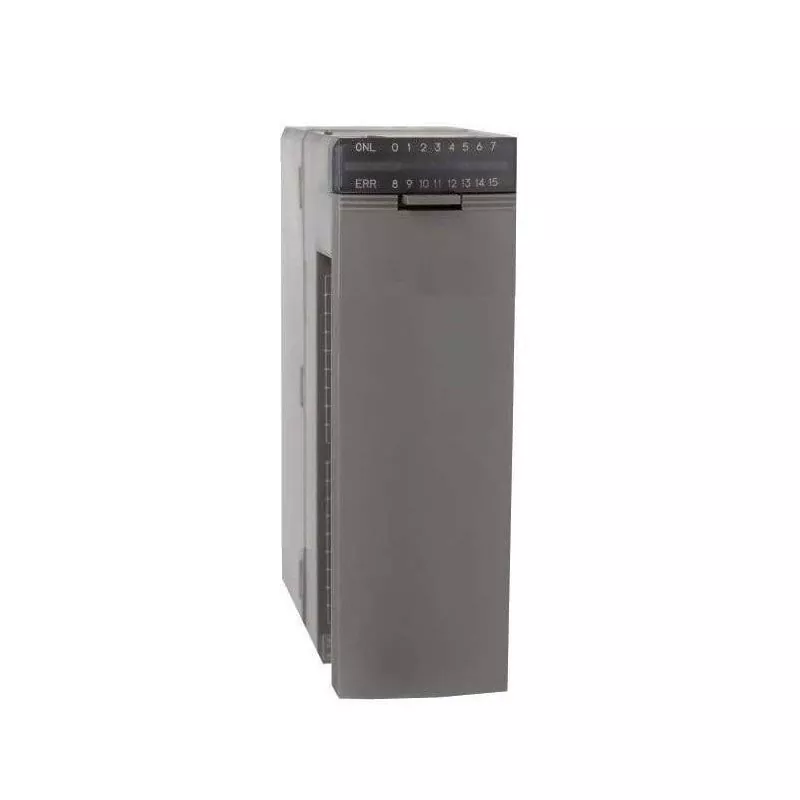

후지 NP1X1606-W

Fuji NP1X1606-W는 MICREX-SX 시리즈 PLC용 16점 DC 입력 확장 모듈입니다. 24VDC 필드 신호를 수용하고 CPU에 디지털 입력 상태를 제공합니다. 이 모듈은 추가 입력 포인트가 필요한 제어판에 사용됩니다.

Yueyang Tongtu는 이 모듈을 산업 자동화 예비 부품으로 공급합니다. 회사는 Fuji MICREX-SX 구성 요소의 재고를 유지하고 오래되었거나 단종된 부품 번호에 대한 소싱을 지원합니다. 선적 전 검사 및 호환성 확인이 가능합니다.

제품 식별

기술 사양

위 값은 제품 소스에서 제공한 정보를 기준으로 작성되었습니다. 작동 온도, 보관 온도, 크기, 무게 등 자세한 엔지니어링 매개변수는 공식 Fuji Electric MICREX-SX 기술 문서를 참조하세요. 공식 데이터시트가 있는 경우 이를 기본 참조 자료로 사용해야 합니다.

기술 출처: Fuji Electric MICREX-SX 시리즈 문서 및 제품 설명서. 불일치가 있는 경우 공식 제조업체 데이터가 우선합니다.

디자인 및 하드웨어 기능

NP1X1606-W는 MICREX-SX 모듈형 I/O 시스템의 일부입니다. 모듈은 제어판 공간을 절약하기 위해 소형 하우징을 사용합니다. 확장 인터페이스를 통해 시스템에 연결하고 현장 배선용 나사 단자를 제공합니다.

입력 회로는 센서, 스위치 및 릴레이 접점에서 표준 24VDC 신호를 수용합니다. 약 10ms의 응답 시간은 일반 디지털 입력 애플리케이션에 적합합니다.

현장 유지 관리 및 문제 해결

정기 유지 관리

1. 환기구에 먼지나 이물질이 없도록 유지하십시오. 먼지가 쌓이면 열 방출이 줄어들고 구성 요소가 조기에 노화될 수 있습니다.
2. 나사 단자를 주기적으로 점검하십시오. 진동과 열 순환으로 인해 시간이 지남에 따라 연결이 느슨해질 수 있습니다.
3. 배선 후 단자 커버가 장착되어 있는지 확인하십시오. IP20 보호 등급은 덮개가 있는지에 따라 달라집니다.

일반적인 결함 검사

입력 포인트가 올바르게 등록되지 않는 경우:

1. 필드 장치가 입력 단자에 24VDC를 공급하고 있는지 확인하십시오.
2. 단자대에서 모듈까지의 배선을 확인하십시오. 나사가 느슨해지거나 와이어가 끊어지는 경우가 자주 발생합니다.
3. 해당 채널의 입력 표시 LED를 확인하세요. LED가 켜져 있지만 CPU가 신호를 읽지 못하는 경우 확장 통신에 문제가 있을 수 있습니다.
4. 필드 신호가 있는 동안 LED가 꺼지면 입력 지점이 손상되거나 공통 단자가 단선될 수 있습니다.
5. 현장 배선을 알려진 작동 입력 지점으로 바꿉니다. 신호가 필드 장치를 따르는 경우 원래 입력 지점에 결함이 있는 것입니다.

제품 증거 및 검사

제품 검증을 지원하기 위해 배송 전에 다음 항목을 제공하거나 확인할 수 있습니다.

• 모듈실사진(전면, 후면, 단자측)
• 명판 및 부품 번호 사진
• 선적 전 검사 기록
• 포장상태 사진

해당 품목의 가용성은 현재 재고 및 배치에 따라 다릅니다. 주문 확인 시 요청해 주세요.

선적 전 검사 체크리스트

자주 묻는 질문

Q1: NP1X1606-W가 내 MICREX-SX 시스템과 호환되는지 어떻게 확인합니까?

A: CPU 모델과 기존 모듈의 사진을 제공하십시오. 배송 전에 확장 인터페이스와 시스템 구성을 확인하겠습니다.

Q2: 7mA 입력 전류와 35mA 적용 가능 신호의 차이점은 무엇입니까?

A: 7mA는 24VDC가 적용될 때 모듈 입력 회로에 의해 소모되는 일반적인 전류입니다. 35mA는 필드 신호 소스의 최대 정격 전류입니다. 이러한 값의 정확한 의미는 공식 Fuji Electric 데이터시트에서 확인해야 합니다.

Q3: 이 모듈을 핫스왑할 수 있습니까?

A: NP1X1606-W는 핫스왑용으로 설계되지 않았습니다. 손상을 방지하려면 모듈을 제거하거나 삽입하기 전에 시스템 전원을 꺼야 합니다.

Q4: 입력 포인트가 작동하지 않는 경우 무엇을 확인해야 합니까?

A: 먼저 터미널에 필드 신호가 있는지 확인하십시오. 그런 다음 배선과 입력 표시기를 확인하십시오. LED가 켜져 있지만 CPU가 신호를 읽지 못하는 경우 확장 통신을 확인하십시오. LED가 꺼지면 입력 회로가 손상될 수 있습니다.

Q5: NP1X1606-W를 아직 사용할 수 있나요?

A: 가용성은 현재 제조업체 생산 상태 및 유통업체 재고에 따라 다릅니다. 현재 소싱 옵션을 확인할 수 있도록 필요한 수량과 배송 위치를 알려 주시기 바랍니다.

Q6: 이 모듈을 다른 Fuji PLC 시리즈와 함께 사용할 수 있습니까?

A: NP1X1606-W는 MICREX-SX 시리즈 전용입니다. 다른 Fuji PLC 제품군과 호환되지 않습니다. 주문하기 전에 CPU 모델을 확인해야 합니다.

공급업체 정보

Yueyang Tongtu E-Commerce Co., Ltd.는 20년 넘게 산업 자동화 예비 부품을 공급해 왔습니다. 이 회사는 PLC, DCS 및 기계 모니터링 시스템에 중점을 두고 Fuji MICREX-SX 구성 요소의 재고를 유지합니다.

• 사업 범위: PLC 모듈, I/O 장치, DCS 시스템 구성 요소 및 단종된 제어 시스템 부품을 포함한 산업 자동화 예비 부품.
• 품질 관리: 모든 제품은 배송 전에 부품 번호, 물리적 상태 및 커넥터 무결성을 검사합니다. 제3자 검사가 허용됩니다.
