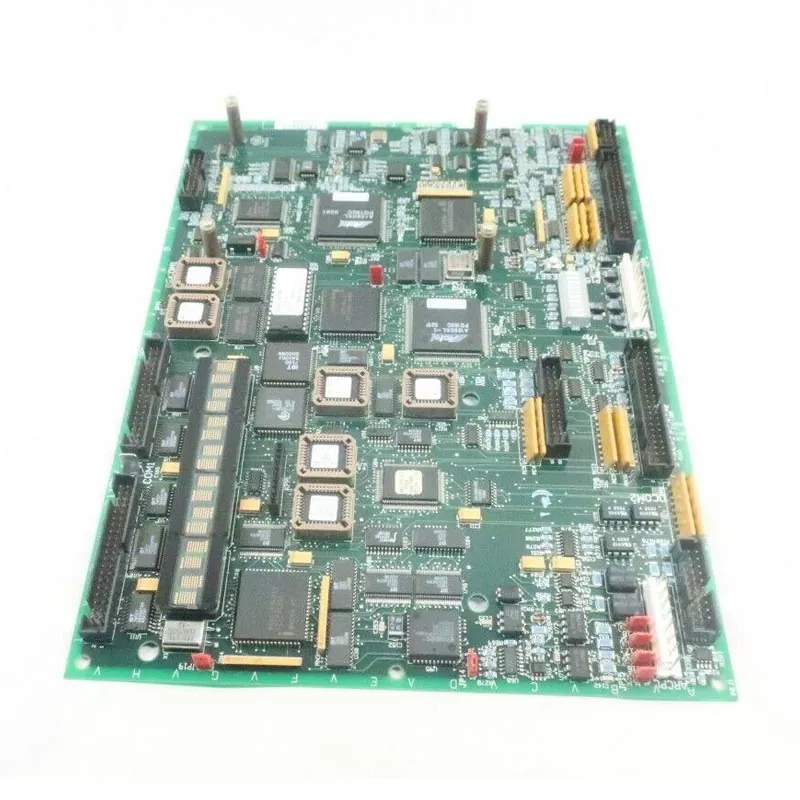

GE Fanuc DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC는 GE Fanuc Mark V 제어 시스템 내에서 장치 드라이브 회로의 중앙 허브 역할을 하는 고전력 PCCA 전원 제어 카드입니다.

제품 매개변수

핵심 하드웨어 및 기능적 특징

1. 고마력(High-HP) 전용 설계

고전력 애플리케이션용으로 특별히 구성된 G5 하드웨어 개정판은 전기자 전압 범위가 240~630V DC인 회생/비회생 드라이브 모드를 지원합니다.

온보드 스너버 없음: 모든 버퍼링 구성 요소는 외부 시스템 어셈블리로 재배치됩니다. 이는 그룹 G5를 위한 의도적인 엔지니어링 설계이며 결함이 아닙니다. 온보드 스너버와 감쇠 회로를 제거함으로써 고전력 SCR 브리지 애플리케이션의 전력 밀도와 열 방출 효율이 크게 향상됩니다.

2. SCR 파워 브리지 인터페이스

펄스 변압기 절연 게이트 신호를 통해 고전류 SCR 전력 브리지를 구동하여 저전압 제어 회로와 고전압 전원 섹션 사이에 1,500V RMS 갈바닉 절연을 제공합니다.

풀 브리지 SCR 토폴로지를 지원하는 순방향 및 역방향 게이트 펄스 신호용 플러그 커넥터 12개.

DCFB 유형 전원 보드와 인터페이스하고 정확한 분기 수준 과전류 보호를 위해 다리 리액터 및 다리 퓨즈를 지원합니다.

3. 유연한 시스템 구성

카드 그룹 번호, 시스템 전압 범위, 커패시터 작동, 브리지 타이밍 및 전압 피드백 구성을 위한 4개의 온보드 점퍼(JP1, JP2, WP3, WP4).

퓨즈 없는 설계: 과전류 보호를 위해 외부 다리 퓨즈를 사용하며, 보드 교체를 단순화하고 유지 관리 시간을 줄이는 설계 선택입니다.

J, K 및 M 유형 Mark V 랙 프레임과 호환됩니다. 독립 및 공통 버스 변압기 구성을 모두 지원합니다.

4. 진단 및 상태 모니터링

LED 표시기: PWR(전원), FAULT, TRIP - 신속한 현장 상태 평가가 가능합니다.

신호 검증을 위한 보드 장착 테스트 포인트(게이트 펄스, CT/VT 피드백 신호) .

5. 환경 및 신뢰성 설계

열악한 산업 환경에서 먼지, 습기 및 화학 물질 노출로부터 보호하기 위한 보호 코팅입니다.

작동 온도: -20°C ~ +60°C(표준 산업 범위).

낮은 전력 소비: 백플레인 공급 장치에서 5W 이하.

향상된 EMI 내성을 갖춘 다층 PCB 설계.

통신 인터페이스 및 프로토콜 호환성

1. 사용자 마이크로 컨트롤러 및 PLC 장비와의 인터페이스를 지원합니다. 하드웨어 인터페이스에는 RS-232 및 RS-485 직렬 포트가 포함되어 있으며 이더넷 및 무선 통신 방법과 동시에 호환됩니다.

2. PLC 특정 프로토콜, Modbus, I2C 및 맞춤형 프로토콜을 포함한 여러 통신 프로토콜에 대한 지원이 내장되어 있어 다양한 현장 자동화 장치와의 폭넓은 호환성을 보장합니다.

3. 모니터링 및 작동 화면은 HMImaker 구성 소프트웨어를 사용하여 개발되어 신속하고 코드 없는 그래픽 인터페이스 생성이 가능합니다.

아키텍처 및 운영상의 이점

1. 운영 체제가 없는 완전 디지털 하드웨어 설계로 시스템 충돌 위험이 제거됩니다. 장치가 작동 인터페이스로 직접 부팅되어 안정적인 디스플레이 성능을 보장합니다.

2. 전자기 간섭(EMI) 내성이 높아 발전소, 화학 처리 작업장 등 EMI가 높은 환경의 캐비닛 내부 설치에 적합합니다.

3. GE Fanuc DS200PCCAG5AC는 전체 전력 소비가 낮고 화면 재생률이 빠릅니다. 예비 부품 교체에는 복잡한 저수준 시스템 설치나 배포가 필요하지 않습니다.

4. 보드는 디스플레이와 제어라는 두 가지 기능을 수행하며, 고전력 전원 공급 시스템의 중요한 연결 지점 역할을 하며 드라이브 회로의 필수적인 핵심 구성 요소 역할을 합니다.

Mark V 시스템 호환성 빠른 참조

적용 산업 및 운영 조건

1. 에너지, 전력, 석유 및 가스

발전기 세트 및 전력 장비의 Mark V 시스템에 대한 예비 부품 교체; 시작/종료 및 속도 조절 제어 루프의 오류를 해결합니다.

2. 화학물질 제조

공정 장비 모니터링 및 폐쇄 루프 드라이브 제어에 사용되는 화학 생산 라인용 자동화 장치입니다.

3. 해양공학

해양 플랫폼 자동화 설비, 처리 장비 프로세스 모니터링 및 구동 신호 릴레이.

4. 전통적인 제조업

레거시 공장 자동화 시스템의 개조; 동일 모델의 노후화되거나 손상된 보드를 교체하여 장비 작동을 복원합니다.

참고: GE Fanuc DS200PCCAG5AC는 단종된 하드웨어 예비 부품입니다. 주로 기존 레거시 시스템의 유지 관리에 사용되며 새 프로젝트 개발에는 권장되지 않습니다.

FAQ

Q1: GE Fanuc DS200PCCAG5AC를 표준 버전 PCCA 카드와 직접 교환할 수 있나요?

A: 아니요. 이 모델은 G5 하드웨어 개정판이 포함된 전용 고마력(High-HP) 버전입니다. 보드 자체에는 스너버 또는 감쇠 구성 요소가 통합되어 있지 않습니다. 이러한 구성 요소는 고전력 애플리케이션을 위한 의도적인 엔지니어링 설계로 외부 시스템 어셈블리에 재배치됩니다. 표준 버전(예: G1/G2)으로 직접 교체하면 하드웨어 누락 및 시스템 이상이 발생합니다.

계속하기 전에: 시스템에 다리 리액터와 다리 퓨즈가 설치되어 있는지 확인하세요. 전체 하드웨어 구성이 고전력 G5 요구 사항과 일치하는지 확인하십시오. 확실하지 않은 경우 시스템의 Mark V 랙 일련 번호를 알려주시면 확인을 도와드리겠습니다.

Q2: 보드 오작동 시 일반적인 현장 증상은 무엇입니까?

A: 일반적인 실패 증상은 다음과 같습니다.

장치가 시작되지 않거나 비정상적인 속도 조절이 나타납니다.

SCR 브리지 관련 오류 코드로 인한 드라이브 장치 트립

심한 경우 즉시 종료 인터록이 작동됩니다.

중요: 일부 오류는 잠재되어 있습니다. 오류 경보가 표시되지 않으며 표시등이 정상적으로 나타날 수 있습니다. 이러한 경우에는 보드 장착 테스트 지점에서 게이트 펄스 신호 검증 및 CT/VT 피드백 확인을 포함하여 시스템 진단 데이터를 기반으로 한 포괄적인 평가가 필요합니다. 진단을 위해 LED 표시에만 의존하지 마십시오.

Q3: 전체 모델 번호 외에 이 예비 부품을 구매할 때 어떤 정보가 필요합니까?

A: 호환성을 보장하려면 다음을 제공하는 것이 좋습니다.

Mark V 시스템 버전 및 펌웨어 개정(알려진 경우)

장치의 전력 등급 및 전기자 전압 범위

시스템 랙 프레임 유형(J, K 또는 M)

부품이 장치 전체 교체용인지 문제 해결/백업용인지 여부

현재 보드 개정판(기존 보드를 교체하는 경우 전체 모델 및 개정판 제공)

이 정보는 호환성을 확인하고 버전 불일치로 인한 배포 실패를 방지하는 데 도움이 됩니다.

Q4: 보드 수령 후 현장 설치 전에 수행해야 할 간단한 점검 사항은 무엇입니까?

A: 설치 전 체크리스트:

Q5: 이 회로 기판은 원래 제조업체에서 아직 생산하고 있습니까?

A: 아니요. 이 하드웨어는 단종된 예비 부품입니다. GE는 더 이상 DS200PCCAG5ACB를 대량 생산하지 않습니다. 시장 가용성은 주로 기존 재고에 따라 달라집니다.

선택 조언: 이 부품을 조달할 때 호환되지 않는 구성 요소를 구매하지 않도록 하드웨어 버전 호환성(G5 개정판) 및 시스템 구성을 우선적으로 확인하세요. 우리는 공식 채널을 통해 공급된 정품 오리지널 보드만을 공급하며, 리퍼브되거나 회수된 제품은 공급하지 않습니다.

Q6: 시스템이 실행되는 동안 보드를 핫스왑할 수 있습니까?

A: 아니요. Mark V 시스템은 PCCA 하드웨어의 실시간 삽입용으로 설계되지 않았습니다. 전원이 공급되는 상태에서 보드를 당기면 SCR 인터페이스나 백플레인 연결이 손상될 수 있습니다. 제거하거나 설치하기 전에 항상 시스템 전원을 완전히 끄십시오.
