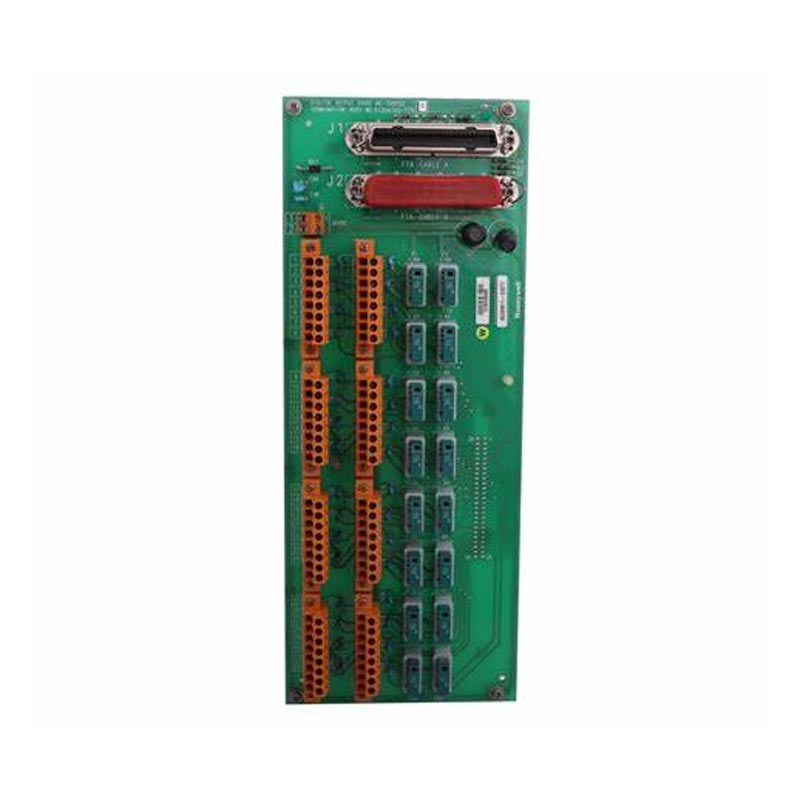

하니웰 MC-TDOY22

Yueyang Tongtu는 Honeywell 분산 제어 시스템 I/O 구성과 함께 사용되는 32채널 디지털 출력 현장 종단 어셈블리(FTA)인 Honeywell MC-TDOY22(부품 번호 51204162-175)를 공급합니다. 솔레노이드 밸브, 릴레이, 표시기, 경보 및 기타 켜기/끄기 액추에이터를 포함하여 호환 가능한 I/O 프로세서와 디지털 필드 장치 간의 필드 측 인터페이스를 제공합니다.

어셈블리는 32개의 절연 디지털 출력 채널을 제공하며, 각 채널은 15~30V DC 부하 전압 범위 내에서 24V DC에서 최대 500mA의 부하를 지원합니다. 출력 드라이버는 PM/APM/HPM 공통으로부터 광학적으로 절연되어 있으며, 컨포멀 코팅 설계는 까다로운 산업 환경에서 전자 부품에 대한 추가적인 보호 기능을 제공합니다.

유지 관리 및 교체 프로젝트의 경우 정확한 모델 및 부품 번호 식별이 중요합니다. Yueyang Tongtu는 단종되거나 찾기 어려운 자동화 예비 부품을 포함하여 Honeywell DCS 모듈에 대한 소싱을 지원하며 특정 주문에 따라 제품 가용성, 상태, 수량 및 배송 요구 사항이 확인됩니다.

제품 사양

하니웰 MC-TDOY22란 무엇입니까?

Honeywell MC-TDOY22는 호환 가능한 I/O 프로세서를 필드 측 디지털 부하와 연결하도록 설계된 디지털 출력 필드 종단 어셈블리입니다. 분산 제어 시스템에서 FTA는 연결된 현장 장치에 켜기/끄기 제어 명령을 전송하는 데 필요한 물리적 종료 및 신호 인터페이스를 제공합니다.

이 어셈블리는 32개의 절연된 디지털 출력 채널을 제공합니다. 각 채널은 지정된 15~30V DC 부하 전압 범위 내에서 24V DC에서 최대 500mA의 부하를 지원할 수 있습니다. 출력 회로와 PM/APM/HPM 공통 사이의 광학적 절연은 필드 측 전기 조건을 컨트롤러 측 회로와 분리하는 데 도움이 됩니다.

컨포멀 코팅 구조는 전자 어셈블리가 습기, 오염 또는 기타 환경적 스트레스에 노출될 수 있는 산업 환경에도 적합합니다. 시스템 유지 관리를 위해 모듈은 관련 I/O 프로세서 및 기존 Honeywell 제어 시스템 구성과 함께 평가되어야 합니다.

호환되는 Honeywell I/O 시스템

이 FTA는 지정된 MU-PDOY22 또는 MC-PDOY22 I/O 프로세서와 함께 사용되는 경우 Honeywell TDC 3000/TPS Process Manager I/O 구성 및 Experion PKS 시리즈 C(C300) 시스템과 연결됩니다.

대체사업의 경우 FTA 모델 자체가 아닌 기존 시스템 구성에서 호환성을 확인해야 한다. 주문하기 전에 원래 부품 번호, 관련 I/O 프로세서, 시스템 플랫폼, 터미널 구성 및 설치 요구 사항을 확인해야 합니다.

구형 Honeywell 제어 시스템의 경우 유지 관리 프로젝트에 단종된 모듈이나 현장에서 수년 동안 작동해 온 장비가 포함될 수 있으므로 정확한 부품 번호 식별이 특히 유용합니다.

주요 기술 특징

32채널 디지털 출력

이 어셈블리는 Size-B FTA 구성에서 32개의 디지털 출력 채널을 제공하므로 단일 종단 어셈블리를 통해 여러 현장 장치를 연결할 수 있습니다.

광학적 분리

출력 드라이버는 PM/APM/HPM 공통으로부터 광학적으로 절연되어 있습니다. 이러한 분리는 필드 측 회로와 제어 시스템 측 사이의 전기적 방해 효과를 줄이는 데 도움이 됩니다.

일대일 I/O 이중화

이 모듈은 지속적인 작동과 교체 유연성이 중요한 제어 시스템 구성을 위한 일대일 I/O 이중화를 지원합니다.

컨포멀 코팅 구조

컨포멀 코팅 버전은 전자 어셈블리 위에 추가 보호 층을 제공하여 습기와 오염이 우려되는 까다로운 산업 환경에서 사용할 수 있도록 지원합니다.

현장 배선 옵션

압축형 터미널은 현장 연결에 사용되며 해당 FTA 배열에 사용할 수 있는 나사형 구성이 있습니다. 교체를 선택할 때 기존 설치와 비교하여 터미널 구성을 확인해야 합니다.

시스템 통합

이 어셈블리는 지정된 MU-PDOY22/MC-PDOY22 I/O 프로세서 및 해당 Honeywell 제어 시스템 구성과 함께 작동하도록 설계되었습니다. 따라서 프로세서와 시스템 플랫폼을 확인하는 것은 교체 식별의 중요한 부분입니다.

응용 시나리오

솔레노이드 밸브

디지털 출력은 화학, 석유화학, 정유 및 기타 자동화 생산 시스템을 포함한 공정 제어 응용 분야에서 솔레노이드 밸브를 전환하는 데 사용할 수 있습니다.

릴레이 및 접촉기

출력은 디지털 켜기/끄기 제어가 필요한 릴레이, 접촉기, 모터 제어 회로 및 기타 현장 장치에 대한 스위칭 신호를 제공할 수 있습니다.

표시기 및 신호등

디지털 출력 채널은 장비 또는 프로세스 조건을 전달하는 데 사용되는 상태 표시기, 표시등 및 경보 알림 장치를 제어할 수 있습니다.

경적 및 경보

이 어셈블리는 청각적 또는 시각적 알림이 필요한 산업 제어 시스템의 디지털 경보 신호에 사용할 수 있습니다.

산업용 액추에이터

디지털 출력은 자동화된 생산, 프로세스 처리 및 장비 제어 시스템에 사용되는 기타 온/오프 필드 액추에이터를 제어할 수도 있습니다.

교체 및 소싱 정보

기존 하니웰 FTA 교체 시 일반 제품 종류와의 매칭만으로는 부족합니다. 주문하기 전에 원래 모델, 전체 부품 번호, 관련 I/O 프로세서, 시스템 플랫폼, 터미널 구성 및 환경 요구 사항을 확인해야 합니다.

51204162-175의 경우 고객은 필요한 수량, 제품 상태 요구 사항 및 배송 목적지와 함께 원래 장비 정보를 제공할 수 있습니다. 이를 통해 Yueyang Tongtu는 사용 가능한 공급량을 확인하고 지정된 구성 요소가 명시된 요구 사항과 일치하는지 여부를 결정할 수 있습니다.

이 소싱 프로세스는 구형 DCS 설치, 단종된 제어 시스템 하드웨어, 시스템 유지 관리 프로젝트 및 정확한 교체 부품이 필요한 애플리케이션에 특히 유용합니다.

규정 준수 및 보호

-175 버전은 CE 규격 변형으로 식별됩니다. 컨포멀 코팅 구조는 산업 작동 환경에서 전자 어셈블리를 추가로 보호합니다.

출력 회로와 PM/APM/HPM 공통 사이의 광학적 절연은 필드 측 출력 회로와 관련 제어 시스템 회로 사이의 전기적 분리도 제공합니다. 설치 및 배선은 특정 제어 시스템 구성에 대한 해당 Honeywell 문서 및 전기 요구 사항을 따라야 합니다.

자주 묻는 질문

MC-TDOY22는 어떤 용도로 사용되나요?

호환되는 Honeywell I/O 프로세서와 디지털 필드 장치 간의 필드 측 인터페이스를 제공하는 데 사용되는 디지털 출력 필드 종단 어셈블리입니다.

이 FTA와 호환되는 I/O 프로세서는 무엇입니까?

지정된 I/O 프로세서는 MU-PDOY22 및 MC-PDOY22입니다. 시스템 호환성을 확인할 때 프로세서와 FTA를 함께 확인해야 합니다.

TDC 3000 및 Experion PKS C300과 호환됩니까?

이 어셈블리는 적절한 I/O 프로세서 및 시스템 구성과 결합될 때 Honeywell TDC 3000/TPS Process Manager I/O 구성 및 Experion PKS 시리즈 C(C300) 시스템과 함께 사용됩니다.

얼마나 많은 출력 채널을 제공합니까?

이 어셈블리는 32개의 절연된 디지털 출력 채널을 제공합니다. 각 채널은 지정된 15~30V DC 부하 전압 범위 내에서 24V DC에서 최대 500mA의 부하를 지원합니다.

교체품을 주문할 때 어떤 정보를 제공해야 합니까?

전체 부품 번호, 필요한 수량, 제품 조건 요구 사항, 기존 시스템 또는 I/O 프로세서 정보 및 배송 목적지를 제공하십시오. 원래 모듈 라벨의 사진도 제품 식별에 도움이 될 수 있습니다.

왜 Yueyang Tongtu에서 소스를 얻나요?

20년 이상의 경험

다중 브랜드 재고

모델 식별 지원

자동화 예비 부품

국제 배송

견적 요청

Honeywell MC-TDOY22 51204162-175의 경우 필요한 수량, 제품 상태 요구 사항, 배송 대상, 사용 가능한 시스템 또는 I/O 프로세서 정보를 보내주세요. Yueyang Tongtu는 제품 가용성을 확인하고 확인된 요구 사항을 기반으로 소싱 및 배송 정보를 제공할 수 있습니다.
