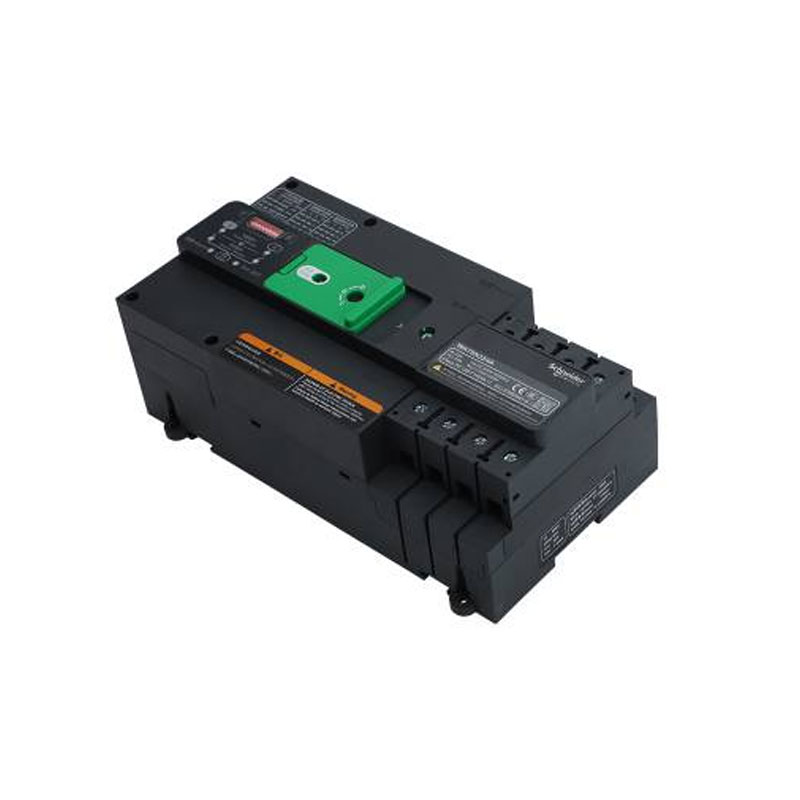

Yueyang Tongtu는 검증된 Schneider 구성 요소가 필요한 산업 유지 관리, 전기 교체 및 배전 프로젝트를 위해 Schneider WATSN-160/125b/4A ATS를 공급합니다. 이 장치는 소스 상태를 모니터링하고 비정상적인 전압, 결상 또는 전원 중단이 발생할 때 연결된 부하를 전환하여 두 개의 독립적인 전원 공급 장치 간의 부하 전송을 관리하도록 설계되었습니다.
기술 사양 매트릭스
| 매개변수/특징 | 기술 사양 |
| 모델 명칭 | 슈나이더 WATSN-160/125b/4A |
| 제품 유형 | 이중 전원 자동 전환 스위치(ATS) |
| 프레임 전류 정격(Inm) | 160A |
| 정격 작동 전류(즉) | 125A |
| 극수 | 4극(4P - 중성 전환) |
| 제어 전압(Us) | 220V AC(50/60Hz) |
| 작동 모드 | 자기투척/자기복원, 상호대기, 수동조작 |
| 연동 보호 | 통합 기계 및 전기 이중 인터록 |
| 기계적 수명 | ≥8,000 작업 |
| 시스템 인터페이스 | 원격 PLC 제어 및 상태 모니터링 터미널 내장 |
Schneider WATSN-160/125b/4A는 4극 스위칭 설계를 사용하여 연결을 끊고 전송합니다.
· L1 단계
· L2 단계
· L3 단계
· 중성선
이 구성은 독립 전원 공급 장치 간의 분리를 유지하기 위해 중성 스위칭이 필요한 3상 4선 시스템에 일반적으로 적용됩니다.
ATS는 주 전원과 대기 전원 간의 자동 전환을 지원하는 동시에 시운전, 검사 및 유지 관리 절차에 대한 수동 작동 기능도 제공합니다.
수동 작동 메커니즘을 통해 기술자는 서비스 작동 중에 필요한 전환 위치를 선택할 수 있습니다.
통합된 연동 구조는 두 전원이 동시에 닫히는 것을 방지합니다.
기계적 연동은 물리적인 예방을 제공하는 반면, 전기적 연동은 제어 회로와 함께 작동하여 잘못된 스위칭 작동 가능성을 줄입니다.
이 설계는 의도하지 않은 이중 소스 연결로 인해 발생하는 상간 단락 위험으로부터 다운스트림 장비를 보호하는 데 도움이 됩니다.
ATS는 정격 조건에서 반복적인 스위칭 작동을 위해 설계된 전용 전원 접점 시스템을 사용합니다.
접점 구조는 정상 작동 중에 안정적인 전기 연결을 유지하면서 반복적인 전송 주기 동안 접점 마모를 줄이도록 설계되었습니다.
WATSN 시리즈는 상태 피드백 및 제어 통합을 위한 보조 연결 인터페이스를 제공합니다.
다음과 함께 사용할 수 있습니다.
● PLC 제어 시스템
● 빌딩 관리 시스템(BMS)
● 전기 모니터링 시스템
원격 상태 모니터링 및 전원 관리 애플리케이션용.
Yueyang Tongtu는 다음을 포함한 제품 식별 정보를 확인합니다.
1. 모델 명칭
2. 명판 정보
3. 단말기 구성
4. 신체 상태
선적 전.
각 유닛은 취급 및 배송 중 손상 위험을 줄이기 위해 국제 운송에 적합한 보호 포장으로 준비됩니다.
구매 및 유지 관리 프로젝트를 위해 Yueyang Tongtu는 다음을 제공할 수 있습니다.
● 제품 견적
● 기술 사양
● 제품 사진
● 포장 정보
● 조달 지원
A: "160"은 프레임 정격()을 나타내고, "125b"는 정격 작동 차단기 전류를 지정하고, "4"는 4극 구성(3상 + 중성 절연)을 나타내고, "A"는 자동 전환 기능을 위한 컨트롤러 유형을 나타냅니다.
답: 그렇습니다. 이 장치에는 유지 관리 팀이 Power I, Power II 사이를 수동으로 전환하거나 시스템 격리를 위해 스위치를 이중 끄기(중립 0) 위치로 강제 전환할 수 있는 수동 핸들 기능이 포함되어 있습니다.
A: WATSN 시리즈에는 온보드 제어 장치가 통합되어 있습니다. 들어오는 전력선을 연결(샘플링)하면 외부 컨트롤러 모듈 없이도 자동 감지 및 전환이 가능합니다.
