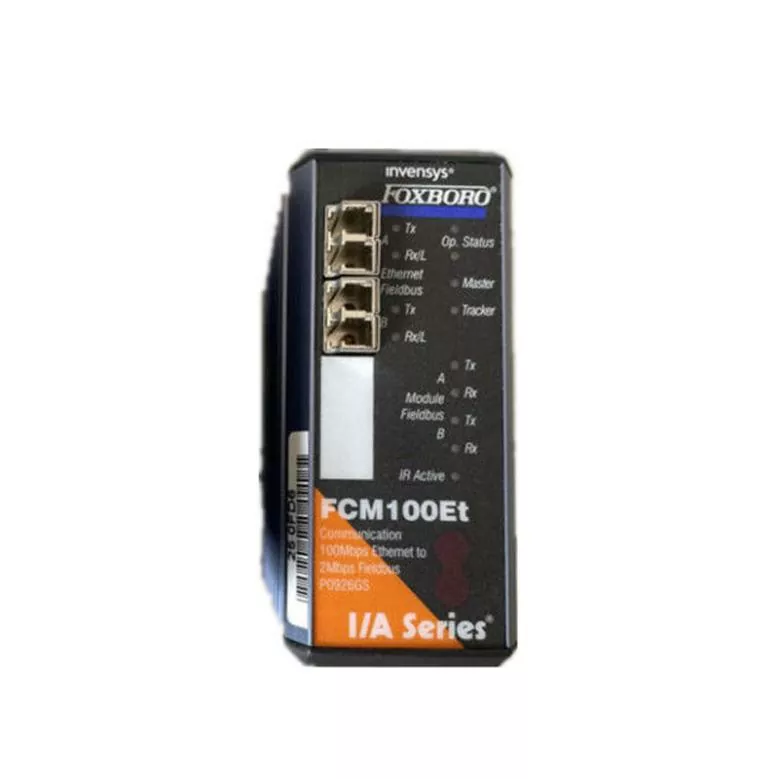

Yueyang Tongtu는 공정 제어 통신 네트워크에 사용되는 Foxboro I/A 시리즈 DCS 시스템용 Foxboro FCM100ET P0926GS 이더넷 현장 통신 모듈을 공급합니다. 이 모듈은 화학, 석유, 천연 가스 및 수처리 자동화 환경에서 데이터 전송을 위해 현장 컨트롤러와 감독 시스템 간의 이더넷 통신을 제공합니다.
Foxboro I/A 시리즈 DCS 통신 애플리케이션
이는 현장 컨트롤러가 운영 스테이션 및 감독 시스템과의 이더넷 연결이 필요한 Foxboro I/A 시리즈 분산 제어 시스템용으로 설계되었습니다. 이는 제어 계층과 모니터링 계층 간의 통신 인터페이스 역할을 하며 산업용 이더넷 네트워크를 통해 컨트롤러 데이터를 전송할 수 있습니다.
기존 DCS 아키텍처에서 이 모듈은 현장 컨트롤러, 운영자 스테이션, 감독 모니터링 시스템 및 산업용 이더넷 네트워크 간의 통신 연결에 일반적으로 사용됩니다. Foxboro I/A 시리즈 호환성을 유지해야 하는 시스템 유지 관리, 하드웨어 교체 및 통신 네트워크 업그레이드에 적용됩니다.
산업용 통신 네트워크용으로 10/100Mbps 이더넷 인터페이스를 사용합니다. 전면 패널에는 전원 상태, 네트워크 링크 상태, 통신 활동을 표시하는 상태 표시기가 장착되어 있어 유지 관리 담당자가 육안 검사를 통해 기본 작동 상태를 식별할 수 있습니다.
모듈은 전원 작동, 이더넷 연결 상태, 데이터 전송 또는 수신 활동에 대한 통합 표시기를 통해 상태 정보를 제공합니다.
모듈식 구조를 통해 Foxboro I/A 시리즈 하드웨어 어셈블리 내에 설치할 수 있으며 하단 플레이트와 백플레인 연결을 통해 전원이 공급됩니다.
| 매개변수 | 사양 |
| 모델 | 폭스보로 FCM100ET P0926GS |
| 제품 유형 | 이더넷 필드 통신 모듈 |
| 적용 가능한 시스템 | Foxboro I/A 시리즈 DCS |
| 이더넷 인터페이스 | 10/100Mbps |
| 의사소통 | 고속 이중화 통신 기능 지원 |
| 전원공급장치 | 하단 플레이트 및 백플레인 전원 공급 |
| 작동 온도 | 0℃~60℃ |
Foxboro FCM100ET P0926GS는 Foxboro I/A 시리즈 DCS 플랫폼이 설치되고 컨트롤러와 감독 시스템 간의 이더넷 통신이 필요한 프로세스 자동화 시스템에 사용됩니다.
일반적인 응용 환경에는 정유 시설, 화학 생산 시스템, 천연 가스 처리 공장, 수처리 SCADA 시스템 및 산업 모니터링 네트워크가 포함됩니다.
이러한 애플리케이션 내에서 모듈은 현장 수준 제어 장비와 상위 수준 운영 또는 모니터링 시스템 간의 통신 연결을 제공하여 프로세스 데이터가 기존 DCS 네트워크 구조를 통해 전송될 수 있도록 합니다.
DCS 통신 모듈 교체를 위해서는 설치 전 설치된 하드웨어 구성을 확인해야 합니다. 교체 모델은 기존 Foxboro I/A 시리즈 시스템 아키텍처 및 통신 요구 사항과 일치해야 합니다.
| 검증항목 | 목적 |
| DCS 플랫폼 | Foxboro I/A 시리즈 시스템 호환성 확인 |
| 모듈 모델 | 교체 모델 일관성 확인 |
| 네트워크 구조 | 이더넷 통신 요구 사항 확인 |
| 캐비닛 구성 | 설치조건을 확인하세요 |
여기에는 운송 중 보호가 필요한 전자 회로, 커넥터 및 통신 인터페이스가 포함되어 있습니다.
모듈은 정전기 방전 위험을 줄이기 위해 정전기 방지 차폐 재료를 사용하여 포장되었으며, 취급 중 이동 충격을 제한하기 위해 충격 방지 폼 포장이 사용되었습니다. 운송 중 모듈을 보호하기 위해 강화된 외부 포장 및 습기 보호 라벨이 적용됩니다.
통신 모듈에 장애가 발생하면 현장 컨트롤러와 감독 시스템 간의 데이터 교환에 영향을 미쳐 통신 중단, 네트워크 연결 끊김 또는 비정상적인 시스템 모니터링이 발생할 수 있습니다. 교체하기 전에 문제가 모듈, 네트워크 연결 또는 관련 하드웨어에서 발생하는지 확인하기 위해 결함을 격리해야 합니다.
소프트웨어 변경이 필요한지 여부는 기존 DCS 구성, 컨트롤러 설정 및 통신 매개변수에 따라 다릅니다. 많은 유지 관리 상황에서 교체 프로세스는 기존 하드웨어 구성을 일치시키고 원래 통신 기능을 복원하는 데 중점을 둡니다.
평가에는 일반적으로 모듈 모양, 커넥터 상태, 표시기 상태, 하드웨어 레이블 및 대상 DCS 구성과의 호환성 확인이 포함됩니다. 모듈을 계속 작동하기 전에 해당 시스템 환경 내에서 기능 테스트를 수행하는 것이 좋습니다.
통신 모듈은 제어 하드웨어와 감시 시스템 간의 연결 지점 역할을 하는 경우가 많습니다. 사용 가능한 교체 모듈을 유지 관리하면 전체 자동화 시스템을 즉시 교체하지 않고도 설치된 DCS 플랫폼의 서비스 수명을 연장할 수 있습니다.
장기간 보관할 때는 환경 조건, 정전기 방지, 습기 조절 및 주기적인 재고 점검을 고려해야 합니다. 적절한 보관은 커넥터 상태를 유지하는 데 도움이 되며 예상치 못한 시스템 유지 관리를 위해 예비 모듈이 필요할 때 위험을 줄여줍니다.
