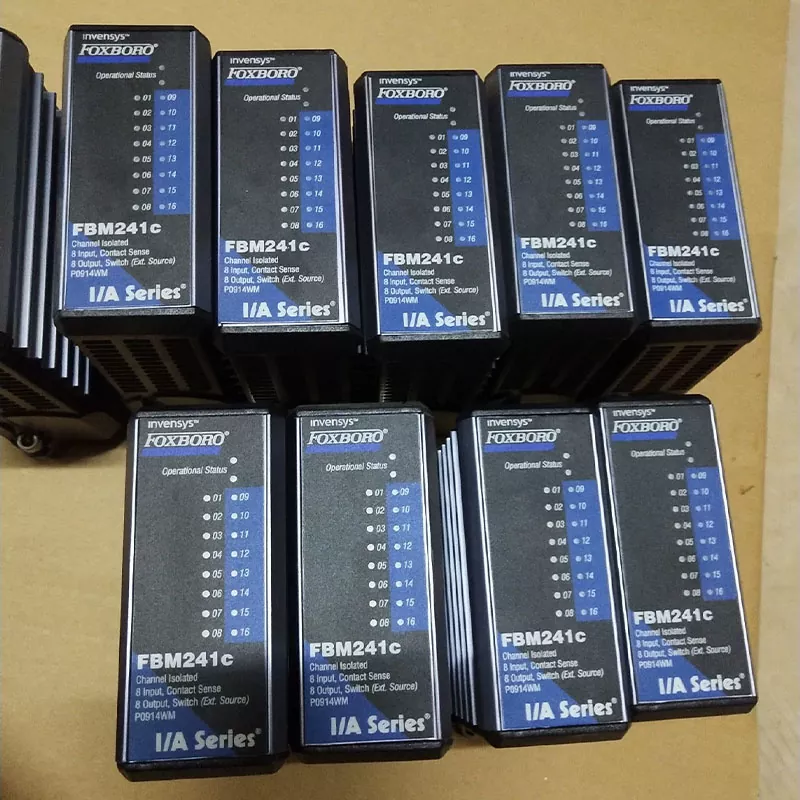

Foxboro FBM241C P0914WM은 단일 채널 절연 I/O 모듈에 이산 신호 모니터링과 출력 제어를 결합하여 호환 가능한 Foxboro I/A 시리즈 제어 시스템을 유지하는 데 적합합니다. 유지 관리 팀, 시스템 통합업체 및 산업 사용자의 경우 기존 Foxboro 설치에 대한 실질적인 교체 또는 예비 구성 요소 역할을 할 수 있습니다.
Foxboro FBM241C P0914WM은 8개의 접촉 감지 입력 채널을 제공합니다. 각 채널은 개방형 또는 폐쇄형 접점 상태를 감지할 수 있으며 24VDC 접점 습식 회로를 사용합니다.
입력 특성은 다음과 같습니다.
외부 소스 부하를 전환하기 위해 8개의 개별 출력 채널이 제공됩니다.
출력 사양에는 다음이 포함됩니다.
실제 부하 및 종단 배열은 설치 전에 시스템 구성과 비교하여 확인해야 합니다.
I/O 채널은 서로 및 접지로부터 전기적으로 절연되어 있습니다. 이 구성은 필드 회로를 분리하는 데 도움이 되며 연결된 필드 장치 간의 전기적 차이로 인한 영향을 줄일 수 있습니다.
절연 특성은 모듈 설계의 일부이며 이를 기존 제어 시스템에 통합할 때 고려해야 합니다.
모듈은 0, 4, 8, 16 또는 32ms의 구성 가능한 필터 또는 디바운스 시간을 지원합니다.
이를 통해 연결된 필드 접점의 특성에 따라 입력 응답을 구성할 수 있으며 접점 바운스 또는 단기 방해로 인한 원치 않는 신호 변경을 방지하는 데 도움이 됩니다.
Foxboro FBM241C P0914WM은 제어 시스템과 연결된 개별 필드 장치 사이에서 작동합니다.
입력 측에서 필드 접점은 모듈의 접점 감지 회로에 의해 감지되는 개방 또는 폐쇄 상태를 제공합니다. 이러한 상태는 제어 시스템에 대한 개별 입력 신호로 처리됩니다.
출력 측에서 모듈은 개별 제어 명령을 수신하고 적절한 출력 채널을 통해 외부에서 공급되는 전기 부하를 전환합니다.
이러한 배열을 통해 모듈은 동일한 I/O 장치 내에서 필드 신호 모니터링과 개별 출력 제어를 모두 처리할 수 있습니다.
| 목 | 사양 |
| 상표 | 폭스보로 |
| 모델 | FBM241C |
| 부품 번호 | P0914WM |
| 제품 유형 | 채널 절연 이산 I/O 모듈 |
| 체계 | Foxboro I/A 시리즈 |
| 입력 채널 | 8 |
| 출력 채널 | 8 |
| 입력 유형 | 접촉 감지 |
| 접촉 습윤 | DC24V ±15% |
| 출력 유형 | 외부에서 공급되는 개별 출력 |
| 최대 적용 출력 전압 | 60VDC |
| 최대 부하 전류 | 2A |
| 필터/디바운스 시간 | 0, 4, 8, 16 또는 32ms |
| 모듈 크기 | 102×45×104mm |
| 대략. 무게 | 284g |
| 설치 | 모듈형 베이스플레이트 |
| 공급 유형 | 자동화 예비 부품 |
모듈 치수 및 장착 정보는 Foxboro FBM241/b/c/d 기술 문서를 기반으로 합니다.
Foxboro FBM241C P0914WM은 Foxboro I/A 시리즈 Compact 200 개별 I/O 모듈 제품군에 속합니다.
이는 적절한 모듈형 베이스플레이트, 종단 어셈블리 및 종단 케이블을 포함하여 호환 가능한 시스템 구성 요소와 함께 작동하도록 설계되었습니다. 정확한 종단 배열은 필요한 입력 및 출력 구성에 따라 다릅니다.
교체 장치를 주문하기 전에 고객은 다음을 확인해야 합니다.
Foxboro 문서에서는 P0914WM을 FBM241c와 관련된 부품 번호로 식별합니다.
이 모듈은 개별 필드 신호 모니터링 및 스위칭이 필요한 산업용 제어 시스템용으로 설계되었습니다.
일반적인 응용 분야는 다음과 같습니다.
개별 입력과 출력의 조합으로 인해 동일한 시스템 내에서 필드 접촉 모니터링과 개별 제어 신호가 필요한 애플리케이션에 적합합니다.
Foxboro FBM241C P0914WM은 호환 가능한 Foxboro 제어 시스템을 위한 8개의 입력 채널과 8개의 출력 채널을 갖춘 채널 절연 이산 I/O 모듈입니다.
8개의 개별 입력 채널과 8개의 개별 출력 채널을 제공합니다.
입력 채널은 24VDC 접촉 습윤 기능을 갖춘 접촉 감지를 사용합니다. 이는 개방 및 폐쇄 접점 상태를 감지하도록 설계되었습니다.
외부에서 공급되는 개별 출력은 해당 터미네이션 구성 및 시스템 요구 사항에 따라 최대 60VDC의 인가 전압과 최대 2A의 부하 전류를 지원합니다.
예. 모듈은 I/O 채널 간, 채널과 접지 간 채널 절연을 제공합니다.
P0914WM은 Foxboro FBM241C 모듈과 관련된 부품 번호입니다. Foxboro 문서에는 부품 번호 P0914WM의 FBM241c가 나열되어 있습니다.
