ICS 삼중 T9432

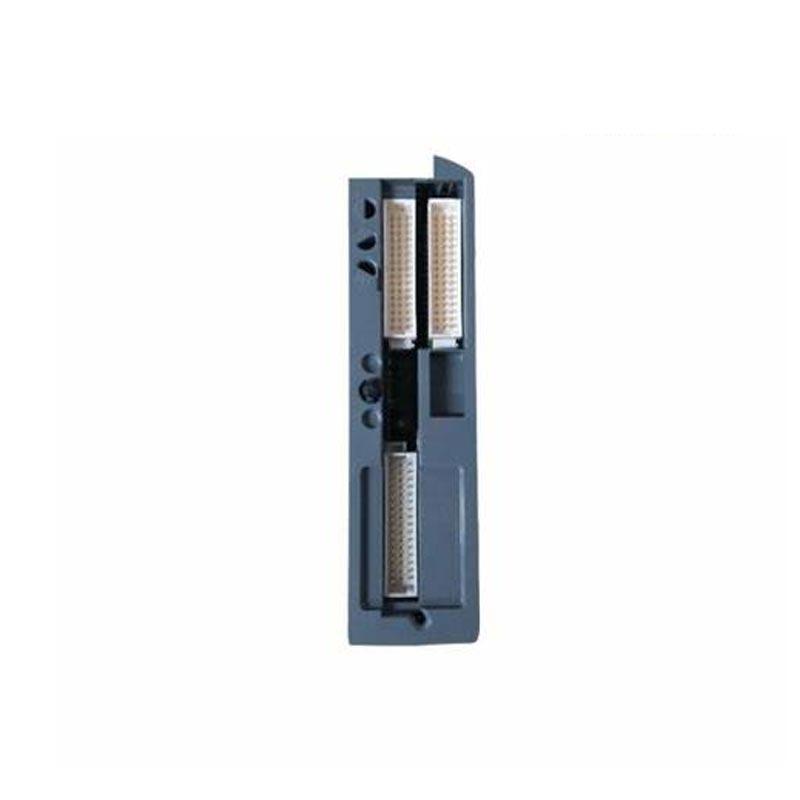

Yueyang Tongtu의 ICS Triplex T9432는 Trusted® 또는 AADvance 안전 시스템 아키텍처 내에서 현장 감지 노드 역할을 합니다. 측정하는 현장 송신기로부터 아날로그 신호를 수집하여 안전 컨트롤러의 디지털 값으로 변환합니다.

그 역할은 안전 컨트롤러가 현장에서 정확하고 적시에 검증된 아날로그 데이터를 수신하고 입력 단계의 오류나 부정확성이 전체 안전 루프를 손상시킬 수 없도록 방지하는 것입니다.

ICS Triplex T9432의 기능은 무엇입니까?

ICS Triplex T9432는 Trusted® 및 AADvance SIS 플랫폼용으로 설계된 16채널 절연 아날로그 입력 모듈입니다. 16개 채널 각각은 다른 채널 및 시스템 백플레인으로부터 독립적으로 격리되어 있습니다.

1. 지원되는 신호 유형:

 전류: 4~20mA(기본값), 0~20mA

 전압: 0~10V, 1~5V, ±5V, ±10V

 RTD: Pt100, Pt1000

 열전대: J, K, T, E, R, S, B

2. 분해능 및 정확도: 전체 크기 정확도가 ±0.05%~±0.1%인 16비트 분해능.

3. 샘플링 및 업데이트 속도: 모듈은 필터 없음 모드에서 6ms 업데이트 간격을 제공하며 최대 샘플링 속도는 100kHz입니다. TMR 구성에서 스캔 시간은 약 2.656ms입니다.

4. 절연: 채널 간 및 채널 백플레인 절연은 ±1.5kVDC에서 1분간 견딜 수 있습니다.

5. HART 통신: 모듈은 HART 패스스루를 지원하므로 아날로그 측정을 중단하지 않고 스마트 필드 장치에서 진단 데이터를 검색할 수 있습니다.

제품 하이라이트

TMR 결함 허용

이 모듈에는 세 개의 독립적인 처리 슬라이스가 통합되어 있습니다. 하나의 슬라이스에 오류가 발생하면 나머지 두 개는 계속 작동하며 모듈은 전체 기능을 유지합니다.

범용 입력 기능

신호 유형은 Trusted Toolset 구성 소프트웨어를 통해 소프트웨어로 구성할 수 있습니다. 하드웨어 변경 없이 다양한 현장 장치를 수용할 수 있으므로 재고에 여러 모듈 유형이 필요하지 않습니다.

핫스왑 가능

ICS Triplex T9432는 시스템 종료 없이 온라인 교체를 지원합니다. 허위 경보가 발생하는 것을 방지하려면 제거하기 전에 슬롯을 소프트웨어를 통해 유지 관리 모드로 설정해야 합니다.

포괄적인 온보드 진단

모듈은 전원 공급 장치 무결성, 신호 품질 및 내부 회로를 지속적으로 모니터링합니다. 각 채널의 개방 회로, 단락, 과전압, 범위 미만 및 범위 초과 조건을 감지합니다. 전면 패널 LED는 모듈과 각 개별 채널에 대한 시각적 상태 표시를 제공합니다. 심각한 오류가 감지되면 독립적인 하드웨어 감시 장치가 자동으로 안전 종료를 시작합니다.

선택하는 방법?

ICS Triplex T9432를 소싱할 때 다음 요소를 고려하십시오.

시스템 플랫폼 호환성

모듈이 특정 시스템용인지 확인하십시오. 이 모듈은 Trusted® 및 AADvance 플랫폼용으로 설계되었습니다. 다른 ICS Triplex 제품 라인과 호환되지 않을 수 있습니다.

채널 수 요구 사항

모듈은 16개의 격리된 채널을 제공합니다. 애플리케이션에 더 적은 수의 채널이 필요한 경우 T9431(8채널 버전)이 더 비용 효율적인 대안이 될 수 있습니다.

종단 어셈블리

모듈에는 호환 가능한 종단 어셈블리(T9831, T9832 또는 T9833)가 필요합니다. 종단 어셈블리가 현장 배선 구성 및 안전 무결성 요구 사항과 일치하는지 확인하십시오.

신호 유형

모듈은 전류, 전압, RTD, 열전대 입력을 지원합니다. 모듈이 현장 장치에 사용되는 특정 신호 유형을 지원하는지 확인하십시오. 열전대 입력의 경우 모듈 변형이 필요한 특정 열전대 유형(J, K, T, E, R, S 또는 B)을 지원하는지 확인하십시오.

HART 요구 사항

현장 장치가 HART를 지원하고 원격 진단 및 자산 관리 데이터가 필요한 경우 시스템 구성에서 HART 통과 기능이 활성화되어 있는지 확인하십시오.

기술 사양

응용 산업

ICS Triplex T9432는 SIL 3 준수와 함께 높은 무결성 아날로그 신호 획득이 필요한 산업에 배포됩니다.

석유 및 가스

비상 정지 시스템, 유정 압력 및 온도 모니터링, 파이프라인 흐름 및 레벨 측정, 천연 가스 처리 시설.

화학 및 석유화학

반응기 온도 및 압력 제어, 화재 및 가스 감지 시스템, 증류탑 제어, 촉매 분해 장치 모니터링.

발전

보일러 온도 및 압력 모니터링, 터빈 진동 및 베어링 온도 측정, 버너 관리 시스템(BMS).

야금 및 철강

고로 고주파 TMR연계 밸브제어.

물과 폐수

도시 및 산업 처리 시설의 중요한 공정 매개변수 모니터링.

모듈의 넓은 작동 온도 범위(-40°C ~ +70°C)는 업스트림 석유 및 가스 및 원격 발전 현장에서 흔히 발생하는 실외 설치, 비가열 대피소, 극한 기후 조건을 지원합니다.

일반적인 Q&A

Q: ICS Triplex T9432는 아직 생산 중입니까?

A: 아니요. 에머슨은 이 모델을 중단했습니다. 그러나 테스트된 잉여 재고는 Yueyang Tongtu를 포함한 전문 공급업체를 통해 계속 사용할 수 있습니다. 주문하기 전에 가용성과 상태(새 원본과 테스트를 거친 중고)를 확인하세요.

Q: T9432와 T9431의 차이점은 무엇입니까?

A: T9432는 16개의 절연된 아날로그 입력 채널을 제공합니다. T9431은 8개 채널을 제공하며 채널 수가 더 적은 애플리케이션에 적합합니다.

Q: T9432와 호환되는 터미네이션 어셈블리는 무엇입니까?

A: 모듈은 T9831, T9832 및 T9833 터미네이션 어셈블리와 호환됩니다. T9832는 이중 모듈식 이중화 터미네이션을 제공하고, T9833은 더 높은 안전 무결성 수준을 위해 삼중 모듈식 이중화 터미네이션을 제공합니다.

Q: 시스템이 실행되는 동안 이 모듈을 교체할 수 있나요?

A: 예, 모듈은 핫스왑을 지원합니다. 그러나 허위 경보가 발생하는 것을 방지하려면 제거하기 전에 슬롯을 구성 소프트웨어를 통해 유지 관리 모드로 설정해야 합니다.

Q: 모듈은 어떤 진단 기능을 제공합니까?

A: 이 모듈은 전원 공급 장치 모니터링, 신호 무결성 검사, 개방/단락 감지, 범위 이탈 감지, 심각한 결함 시 자동 안전 종료 기능이 있는 독립적인 하드웨어 감시 기능을 포함한 포괄적인 자가 진단 기능을 제공합니다. 전면 패널 LED는 시각적 상태 표시를 제공합니다.

Q: 모듈이 HART 통신을 지원합니까?

답: 그렇습니다. 모듈은 HART 통과를 지원하여 스마트 현장 장치에서 진단 데이터를 검색할 수 있습니다. HART 데이터는 장치 상태를 모니터링하고 모듈 진단을 공급하는 데 사용할 수 있습니다.

Q: 권장되는 교정 간격은 무엇입니까?

A: SIL 3 규정 준수를 위해 매년 전체 규모 정확도 검사를 권장합니다. 안전 감사를 위해 교정 기록을 보관해야 합니다.
